Alignment: Specifications (page 3 of 4)

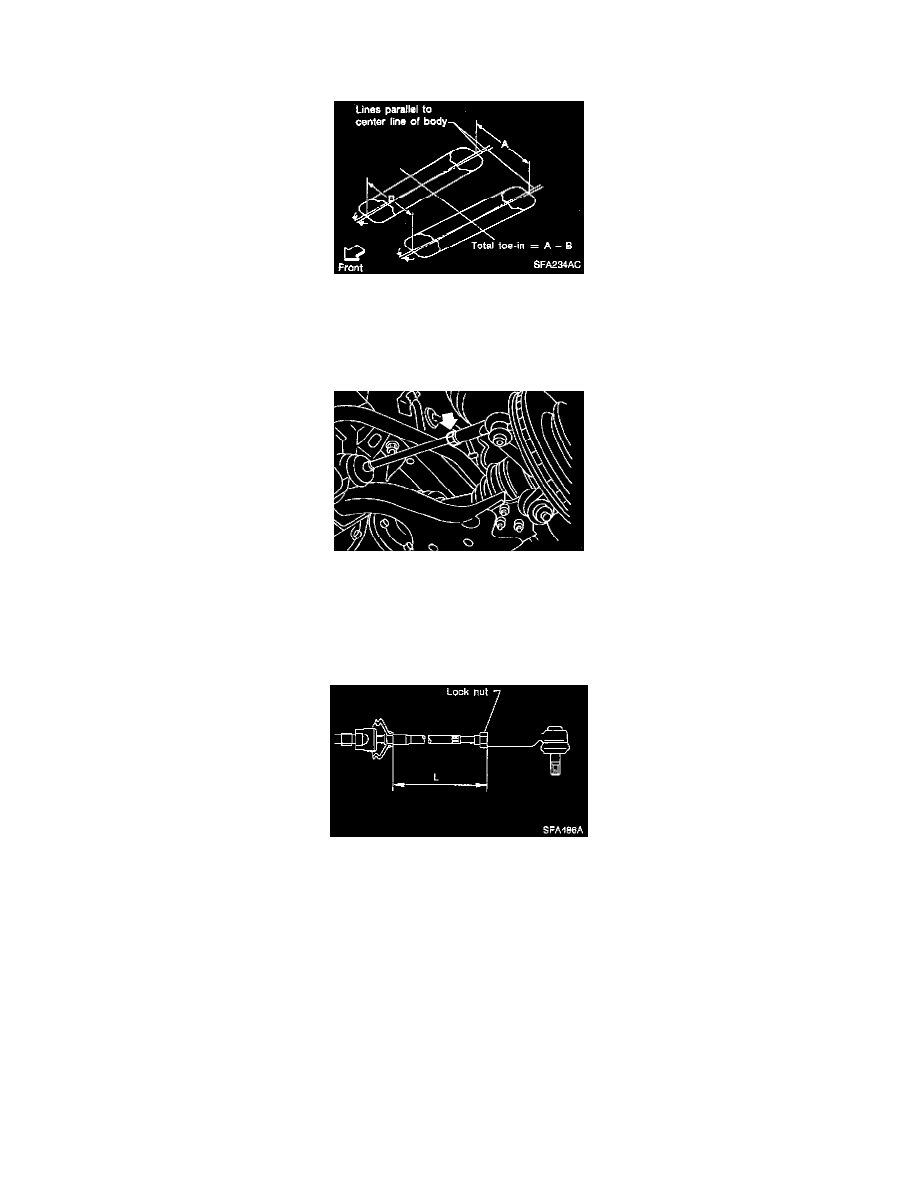

2. Push the vehicle straight ahead about 5 m (16 ft.).
3. Put a mark on base line of the tread (rear side) of both tires at the same height of hub center. This mark is a measuring point.
4. Measure distance "A" (rear side).

5. Push the vehicle slowly ahead to rotate the wheels 180 degrees (1/2 turn).

If the wheels have rotated more than 180 degrees (1/2 turn), try the above procedure again from the beginning. Never push vehicle backward.

6. Measure distance "B" (front side).

Total toe-in:
Refer to Specifications.

7. Adjust toe-in by varying the length of steering tie-rods.

a. Loosen lock nuts.
b. Adjust toe-in by screwing tie-rods in and out.

Make sure both tie-rods are the same length.
Standard length "L":
Refer to Tie Rod; Specifications.

c. Tighten lock nuts to specified torque.

Lock nut tightening torque:
Refer to Tie Rod; Specifications.

Front Wheel Turning Angle
Turning angle is set by stroke length of steering gear rack and cannot be adjusted.
