Refrigerant Oil: Service and Repair

OIL

Maintenance of Oil Quantity in Compressor

The oil in the compressor circulates through the system with the refrigerant. Add oil to compressor when replacing any component or after a large
refrigerant leakage has occurred. It is important to maintain the specified amount.
If oil quantity is not maintained properly, the following malfunctions may result:
-

Lack of oil: May lead to a seized compressor

-

Excessive oil: Inadequate cooling (thermal exchange interference)

Oil
Name: NISSAN A/C System Oil Type S or equivalent

CHECKING AND ADJUSTING

CAUTION:
If excessive oil leakage is noted, do not perform the oil return operation.
Start the engine and set the following test conditions:
-

Engine speed: Idling to 1,200 rpm

-

A/C switch: On

-

Blower fan speed: Maximum position

-

Temperature control: Optional [set so that intake air temperature is 25° to 30° C (77° to 86°F).]

-

Perform oil return operation for about ten minutes.

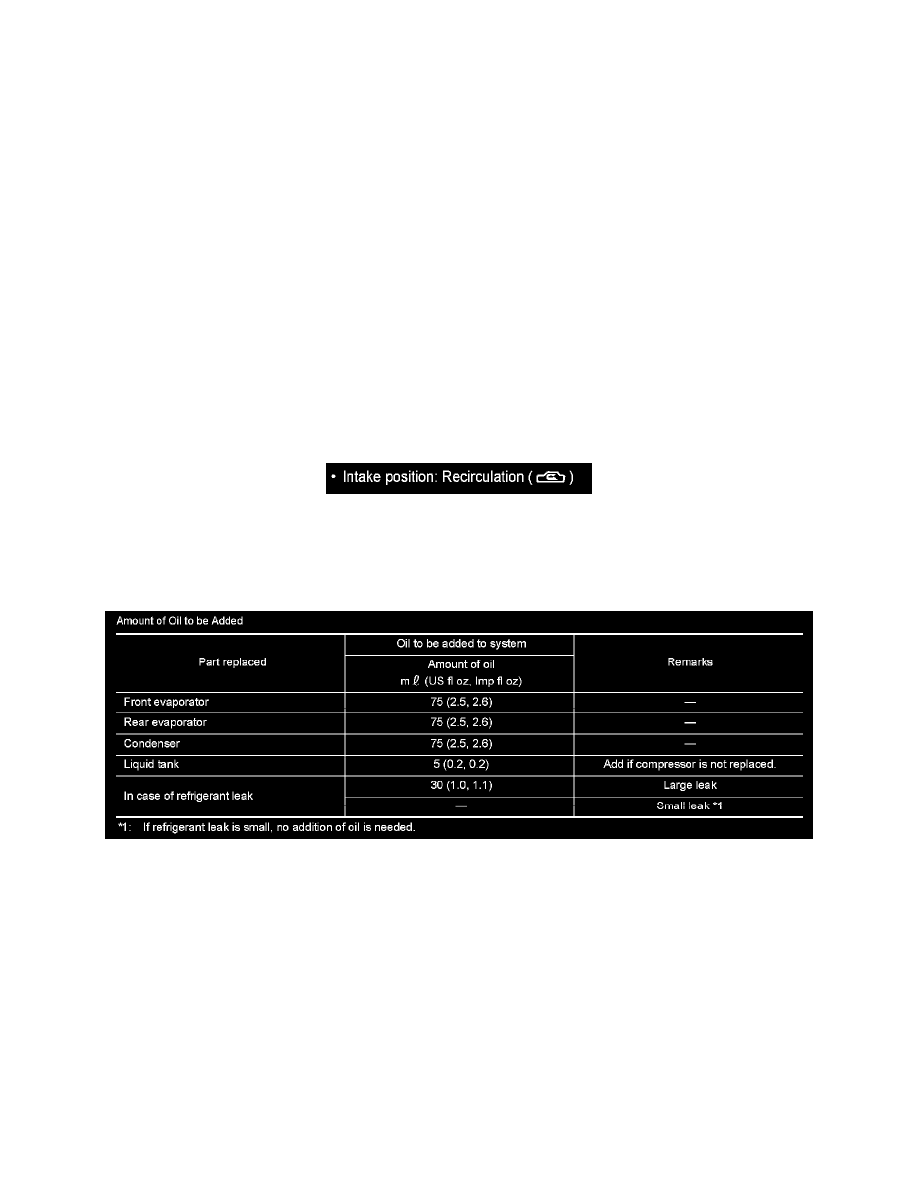

Adjust the oil quantity according to the following table.

Oil Adjusting Procedure for Components Replacement Except Compressor
After replacing any of the following major components, add the correct amount of oil to the system.

Oil Adjustment Procedure for Compressor Replacement
