Alignment: Specifications (page 3 of 4)

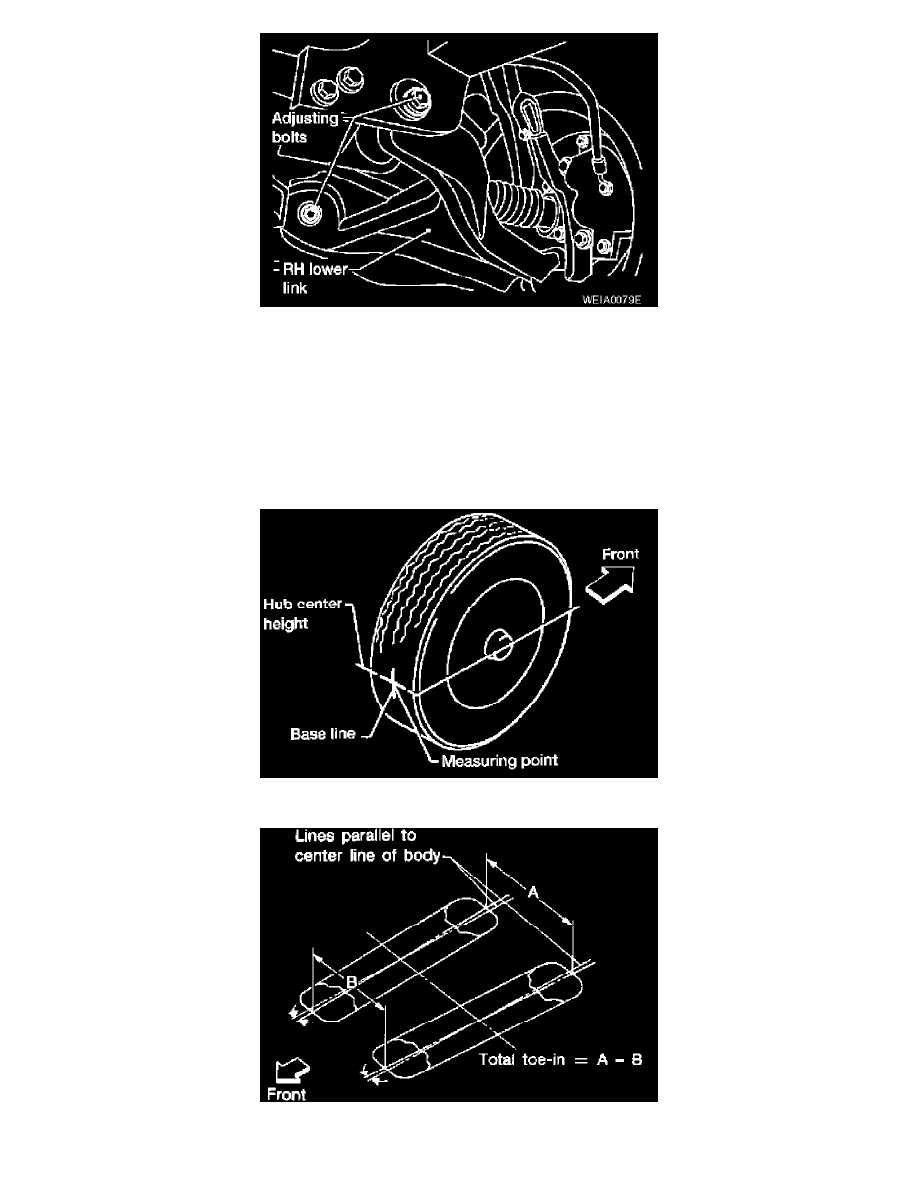

3. Tighten the adjusting bolt nuts to specification.

TOE-IN

WARNING:
-

Always perform the following procedure on a flat surface.

-

Make sure that no person is in front of the vehicle before pushing it.

1. Bounce the front of vehicle up and down to stabilize the vehicle height (posture).
2. Push the vehicle straight ahead about 5m (16 ft).

3. Put a mark on base line of the tread (rear side) of both front tires at the same height as hub center as shown. These marks are measuring points. A

4. Measure the distance "A" on the rear side of the front tires as shown.
