Alignment: Specifications (page 2 of 7)

Alignment: Service and Repair

FRONT WHEEL ALIGNMENT

Before checking front wheel alignment, make a preliminary inspection (Unladen*).
*: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.

Preliminary Inspection

Aluminum Wheel

1. Check tires for wear and proper inflation.
2. Check wheels for deformation, cracks and other damage. If deformed, remove wheel and check wheel runout.

1) Remove tire from aluminum wheel and mount wheel on a tire balance machine.

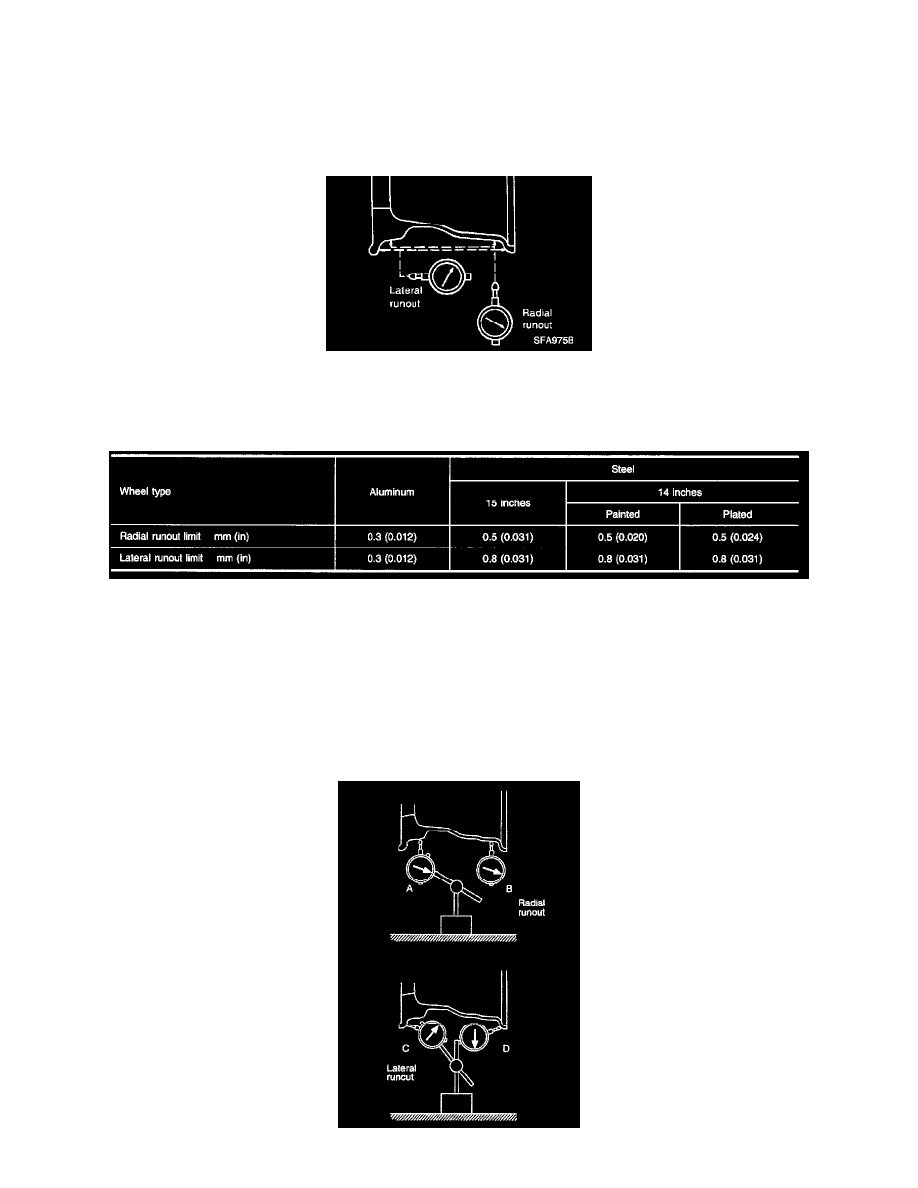

2) Set dial indicator as shown in the image.

Wheel runout (Dial indicator value): Refer to IMAGE.

3. Check front wheel bearings for looseness.
4. Check front suspension for looseness.
5. Check steering linkage for looseness.
6. Check that front shock absorbers work properly by using the standard bounce test.

Steel Wheel
1. Check tires for wear and proper inflation. Check wheels for deformation, cracks and other damage. If deformed, remove wheel and check wheel

runout.
1) Remove tire from steel wheel and mount wheel on a tire balance machine.
