[Example]

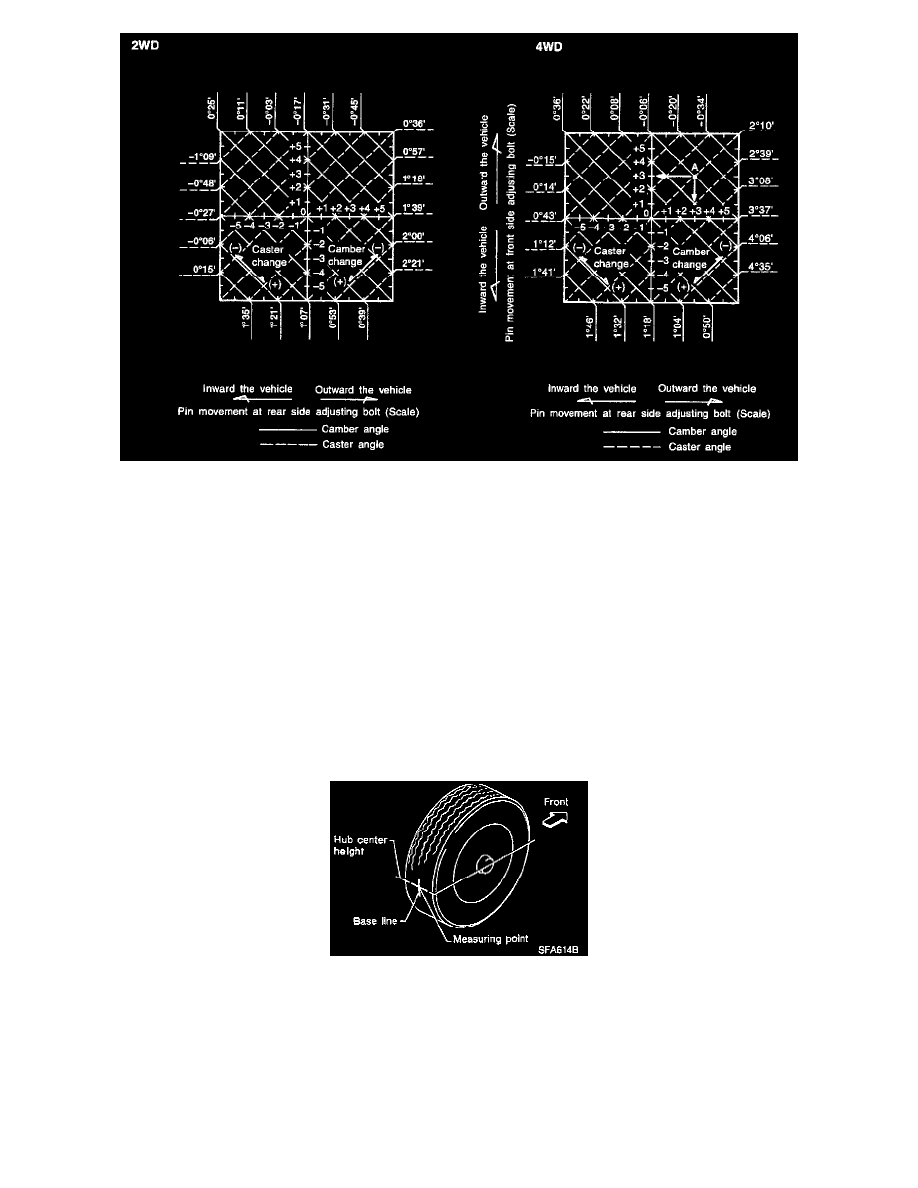

a. Measured values corresponding with the two values indicated below: (IMAGE ABOVE, See chart for 4WD model.)

Camber angle: -0°06 ft...(-0.10°)
Caster angle 2°10 ft... (2.17°)

b. Apply the above two values to the graph and determine point "A".
c. The coordinate (or: graduation) indicates that both the front and rear adjusting bolts must be turned outward by 3 graduations. Turn the

adjusting bolts by the amount corresponding with the 3 Graduations.

Toe-in

Measure toe-in using the following procedure.

WARNING:
-

Always perform the following procedure on a flat surface.

-

Make sure that no one is in front of the vehicle before pushing it.

1. Bounce front of vehicle up and down to stabilize the posture.
2. Push the vehicle straight ahead about 5 m (16 ft.).

3. Put a mark on base line of the tread (rear side) of both tires at the same height of hub center. This mark is a measuring point.
