A/C Signal: Description and Operation
Air Conditioning (A/C) Signal

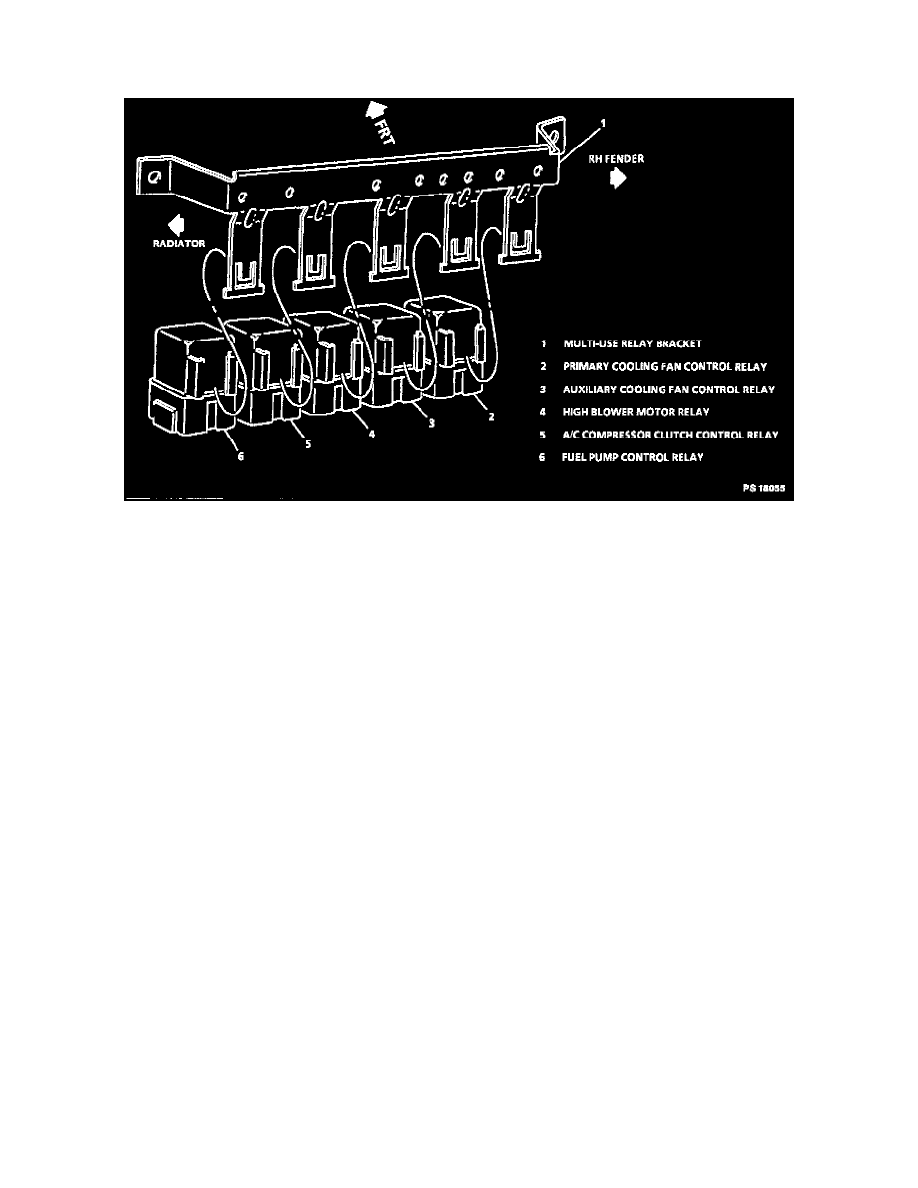

Relay Center

PURPOSE

In order to improve idle quality, wide open throttle performance, and to protect the system, the A/C compressor clutch is controlled by the
Powertrain Control Module (PCM).
The system uses a compressor with a variable displacement, referred to as the V-5 type compressor. The V-5 type meets A/C requirements without
cycling. For a description of the system and an explanation of the components used, refer to Heating and Air Conditioning.

OPERATION

This system consists of an A/C select switch, a control relay and the compressor clutch. An A/C refrigerant pressure sensor is also used to indicate
high side refrigerant pressure to the PCM for use in controlling the engine cooling fans, A/C compressor clutch and Idle Air Control (IAC) valve.
A fault in the A/C refrigerant pressure sensor circuit should set a Diagnostic Trouble Code (DTC) P1530, which will cause the PCM to disable the
compressor clutch.

The A/C refrigerant pressure sensor also provides low and high pressure protection for the system. If the A/C refrigerant pressure sensor signal
exceeds about 4.7 volts, indicating pressure of about 429 psi, the compressor clutch is disabled. It will remain disabled until A/C refrigerant
pressure sensor signal voltage falls below about 2.3 volts, indicating about 199 psi. This protects the system from over-pressure.

If the A/C refrigerant pressure sensor voltage is less than about 0.6 volt, indicating about 38 psi the compressor clutch is disabled. It will remain
disabled until the A/C refrigerant pressure sensor voltage signal rises above about 0.7 volt, indicating about 47 psi. This protects the system in case
of loss of refrigerant and prevents the compressor from operating in cold weather.

A/C CLUTCH RELAY

The A/C compressor clutch control relay is controlled by the PCM so that the PCM can increase idle speed before turning "ON," the clutch and
can disable the clutch during wide open throttle, high RPM, or during hot engine restarts. A/C is also disabled if coolant temperature exceeds 124°
C (255°F).
