Parking Brake Shoe: Service and Repair

REMOVE

1. Remove rear disc brake caliper assembly from adapter and rotor.
2. Remove rear rotor from rear hub.
3. Remove dust cap from rear hub.
4. Remove rear hub and bearing assembly retaining nut and washer.
5. Remove rear hub and bearing assembly from rear spindle.

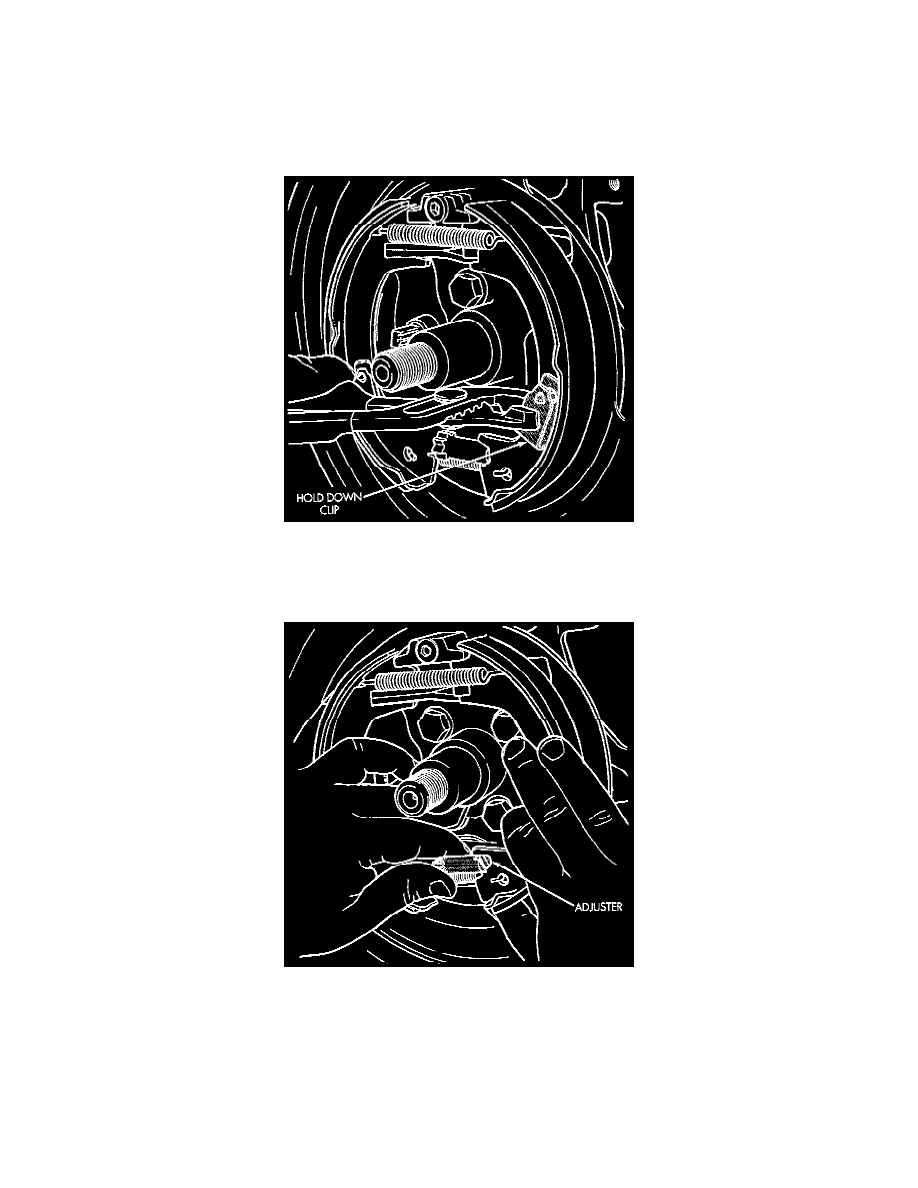

Rear Brake Shoe Hold-Down Clip

6. Remove rear brake shoe assembly hold down clip.
7. Turn brake shoe adjuster wheel until adjuster is at shortest length.

Park Brake Shoe Adjuster Assembly

8. Remove adjuster assembly from the parking brake shoe assemblies.
