Audible Warning Device: All Technical Service Bulletins
Low Fuel Lamp/Audible/Indicator - False Readings

Models

1983 Domestic Models Equipped With Electronic Travel Computer & Electronic Voice Alert

Subject

False Activation of the Low Fuel Indicator

Index

ELECTRICAL

Date

May 2, 1983

No.

08-04-83

P-1361-C
SYMPTOM/CONDITION

Some early built subject models may exhibit a false low fuel lamp and an audible "low fuel" message when the fuel is not low. An audible "low fuel"
message will be emitted with the low fuel lamp. This condition may occur when various switches and solenoid devices such as A/C clutch, gas filler
door, and horn and door locks are activated. The audible message center "low fuel message is controlled by the low fuel lamp, which is controlled by the
trip computer. Therefore, each time the lamp comes on, the audible message will be emitted..

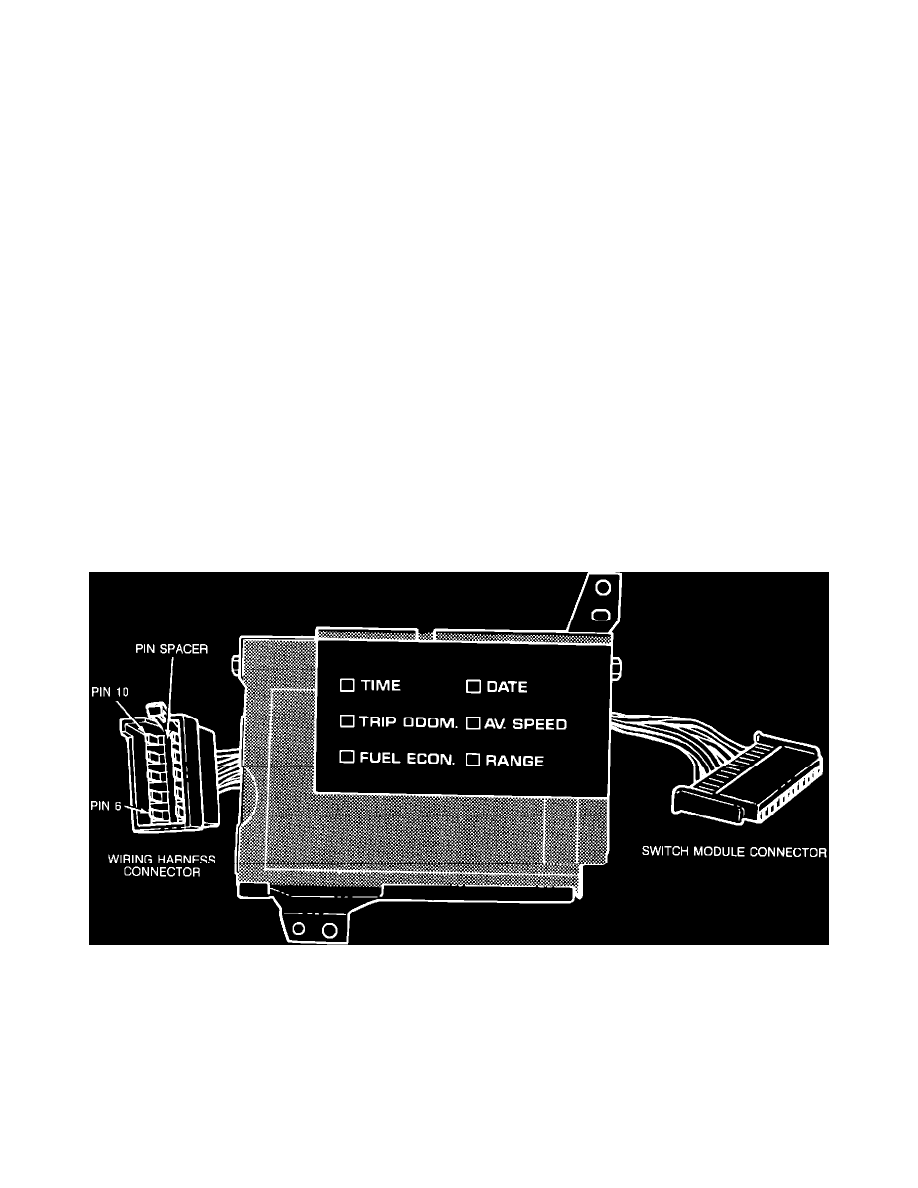

FIGURE 1

REPAIR PROCEDURE

If a false "low fuel" message occurs on the light bar, remove the travel computer and note its date code. Replace the module or modify its wiring harness
connector using the following criteria:

1.

If the travel computer's date code is 3362 or greater, replace the module.

2.

When the date code is less than 3362, install a wire jumper at the 10 pin wire harness connector (Figure 1) in the following manner:
