Hose/Line HVAC: All Technical Service Bulletins
A/C - Transmission Shift Cable Rubs Through Tubes

Bulletin Number:

88-1-24

Reference Number:

831214R

Publish Date:

10/88

TRANSMISSION SHIFT CABLE CONTACTS THE A/C

Subject:

PIPE CAUSING A RUB THROUGH CONDITION (INSTALL/MOVE PROTECTIVE SLEEVES)

Models

Affected:

1987-88 6000 WITH 2.5L, 3.1 OR 2.8L ENGINE

Some 1987-88 6000 models with 2.5L (VIN Code R) , 3.1L (VIN Code T) and 2.8L (VIN Code W) engines with MD9 3-speed transmission and
C60/C67 Air Conditioners have a potential rub through condition of the A/C pipe by the auto-transmission cable. This pipe is part of the A/C hose
assembly routed along the left fender rail from evaporator to accumulator. The vibration and engine roll movement of the transaxle may cause the shift
cable to rub through the A/C pipe, causing a refrigerant leak and an inoperative A/C system.

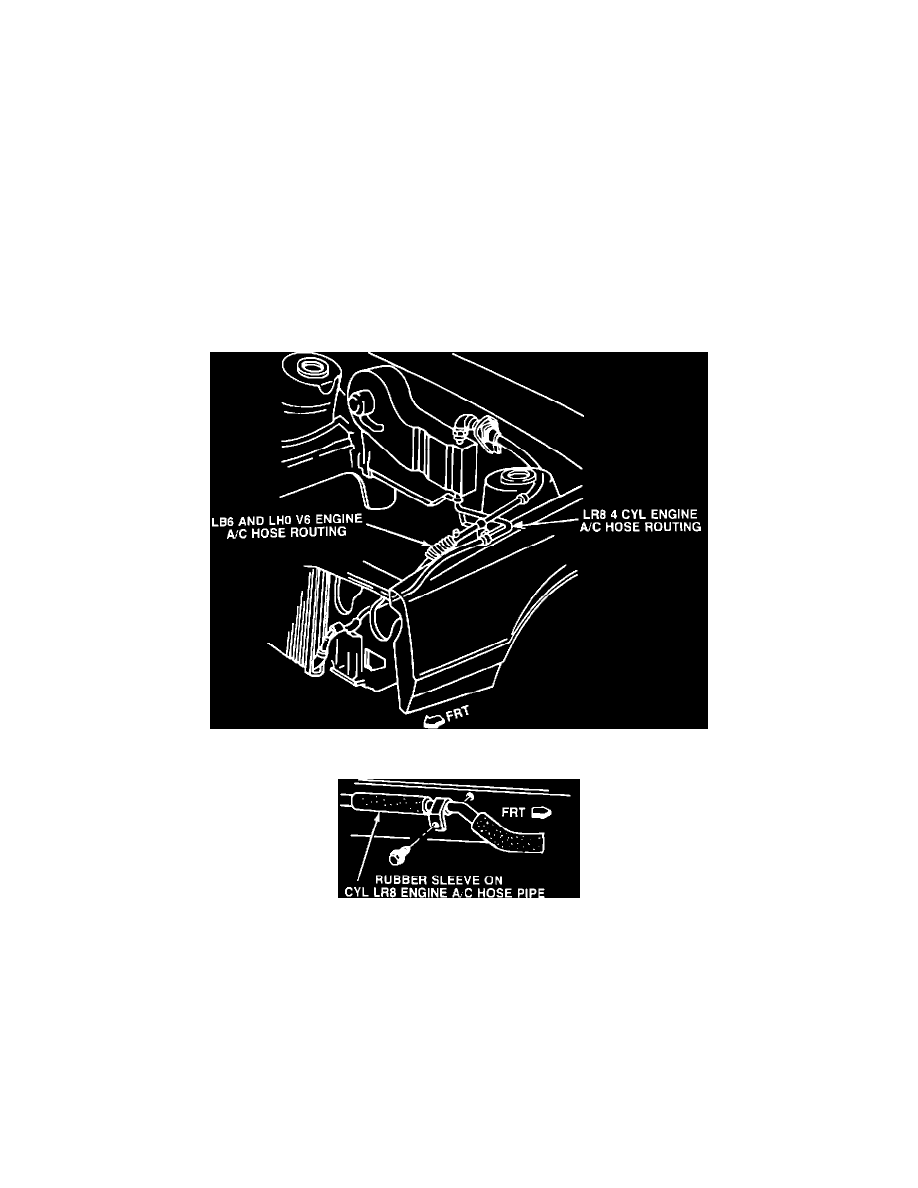

FIGURE 1

FIGURE 2

This condition may be addressed by using the following service parts and procedure to protect the A/C pipe.

Procedure For 2.5L Engine (VIN Code R)

1.

Loosen the clip that holds the A/C pipe to the fender rail, See Figures 1 and 2.

2.

Slide the rear rubber protective sleeve forward to the clip, as shown in Figure 2.

3.

Retighten the clip to fender rail.
