Pontiac Workshop Service and Repair Manuals

Compressor Clutch: Service and Repair
Installation

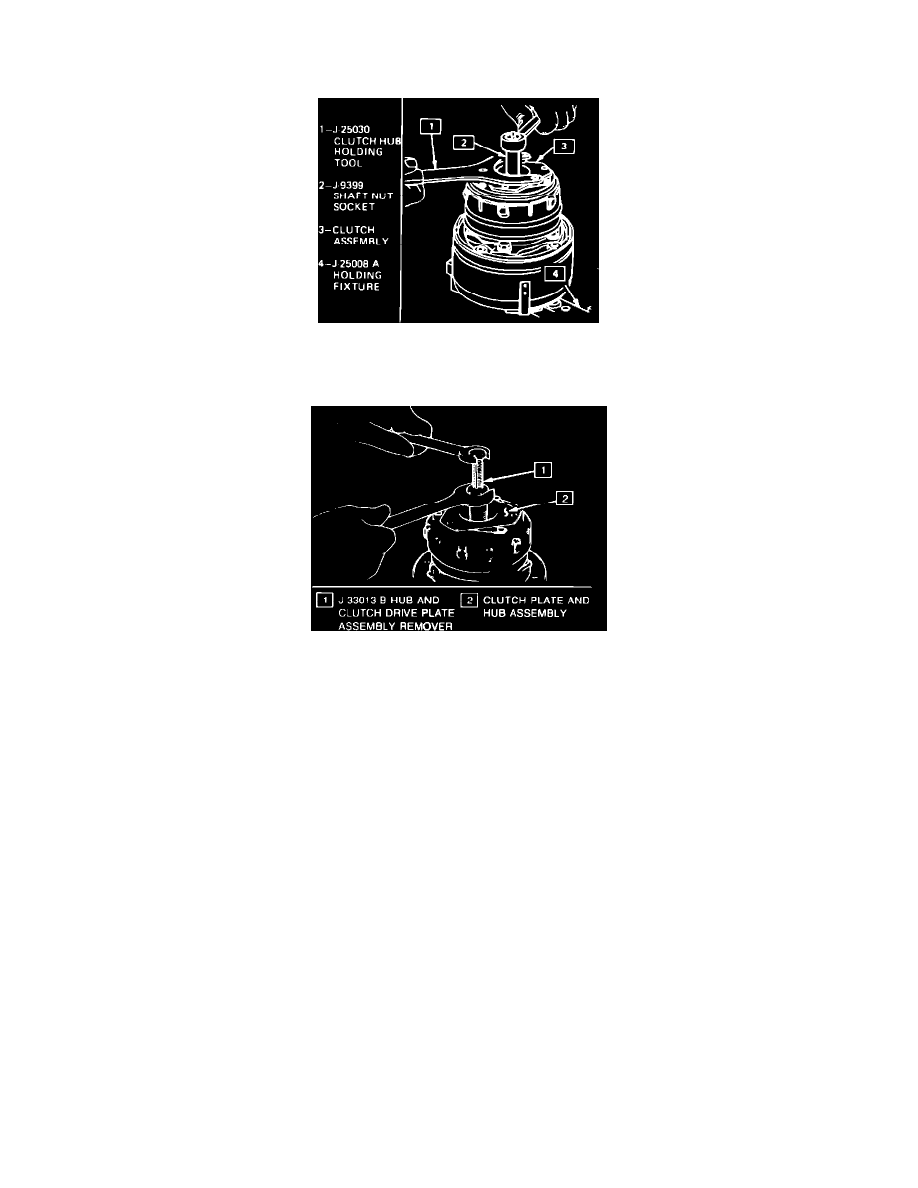

Fig. 4 Installing shaft key

1.

Install shaft key into hub key groove, allowing key to project 3/16 inch from keyway, Fig. 4. The key is slightly curved to provide an
interference fit in shaft.

2.

With shaft key and keyway aligned, assemble clutch plate and hub on shaft. Clean clutch plate and clutch rotor frictional surfaces before
installation. When installing the assembly, do not apply pressure to clutch hub and shaft.

Fig. 5 Installing clutch plate & hub assembly

3.

Using tool J-9480-B, press hub onto shaft until there is approximately .020 to .040 inch clearance between clutch plate and rotor frictional
surfaces, Fig. 5.

4.

Install new shaft nut with small diameter boss facing toward crankshaft shoulder, using removal tools. Torque shaft nut to 8-12 ft. lbs. Ensure
specified clearance is maintained between clutch plate and rotor.
