Timing Belt: Specifications (page 2 of 3)

Timing Belt: Service and Repair

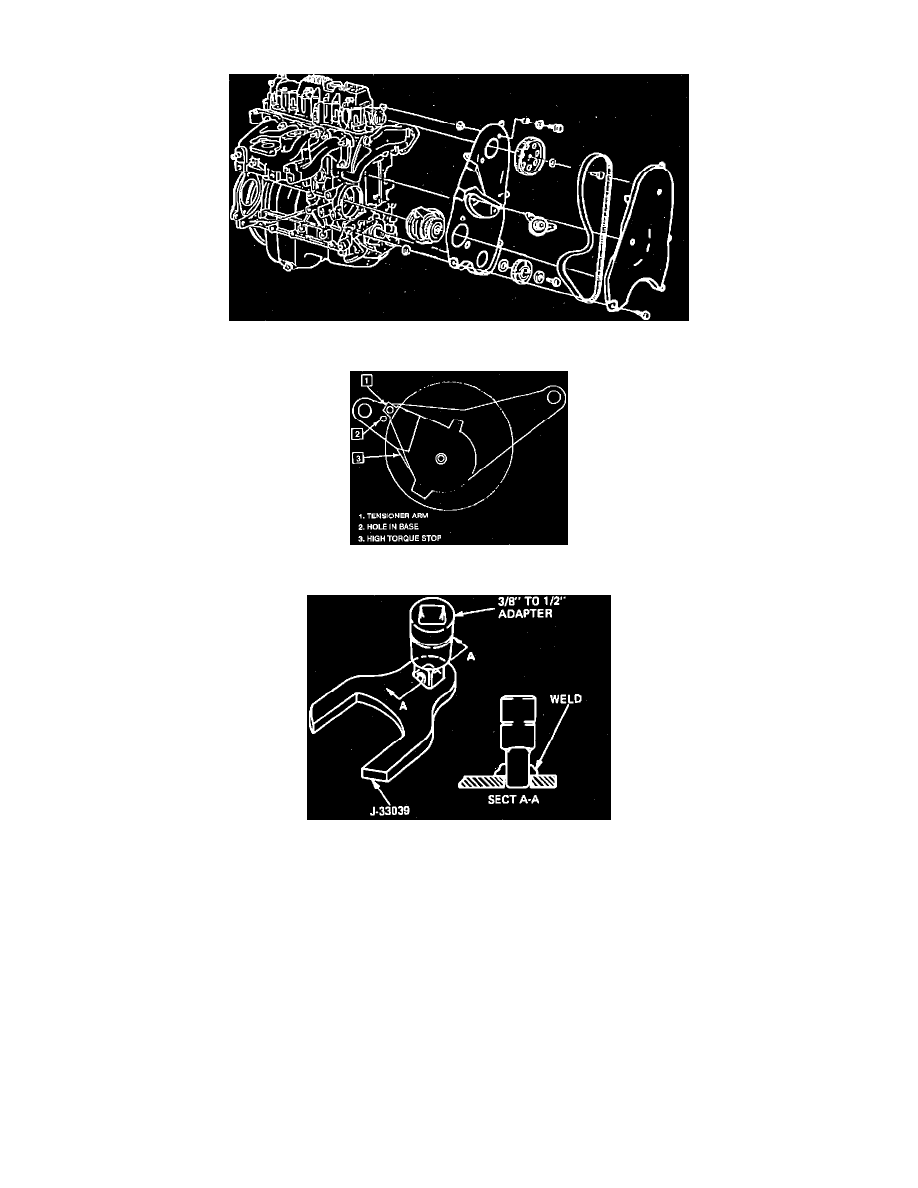

Timing Belt & Components

Fig. 9  Timing Belt Tensioner Positions

Fig. 10 Water Pump Eccentric Adjusting Tool Modification

SPECIAL TOOL REQUIRED (or equivalent)

^

J-33039-A, Cam drive belt tension adjustment wrench.

NOTE:  O.E. manuals do NOT provide images of the timing marks, however, the alignment marks are located on the camshaft and crankshaft gears and
the rear timing belt cover.

REMOVE OR DISCONNECT

1. Battery ground cable, then remove the A/C belt (if equipped) and the serpentine drive belt.
2. Power steering pump, bracket and serpentine drive belt tensioner as an assembly.
3. Timing belt cover attaching bolts and the cover.
4. Loosen water pump attaching bolts, then using J-33039-A on the water pump eccentric, release the belt tension.
5. Raise vehicle.
6. Crankshaft pulley.
7. Lower vehicle and remove timing belt.

INSTALL OR CONNECT
