Flex Plate: Specifications (page 2 of 4)

Flex Plate: Service and Repair

Engine Flywheel Replacement

Tools Required

*

J 38122-A Harmonic Balancer Holder

*

J 45059 Angle Meter

Removal Procedure

1. Remove the automatic transmission, if equipped.
2. Remove the clutch, if equipped.

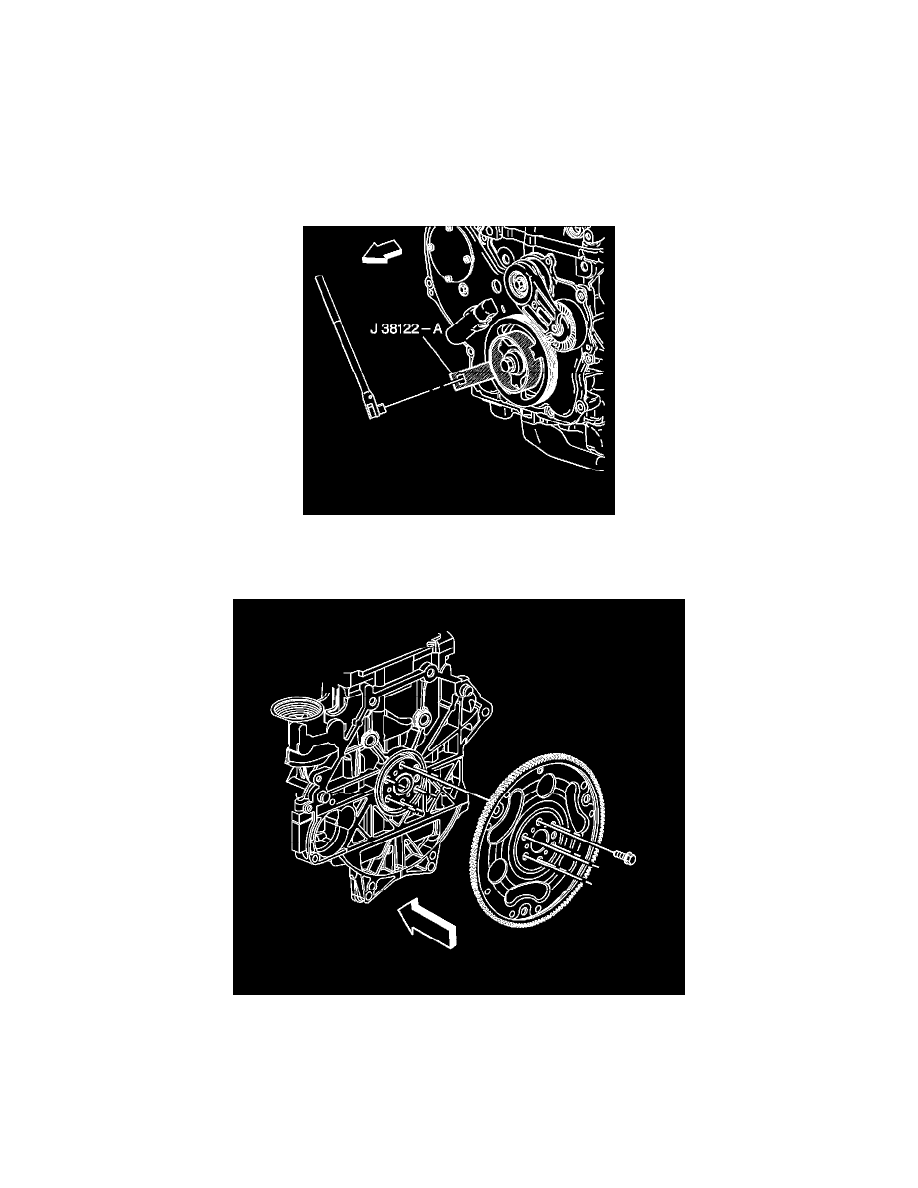

3. Using the J 38122-A, hold the crankshaft balancer.

Important: It may be necessary to remove the chamfer (bevel) from the edge of an 18 mm socket in order to get full engagement on the
thin-headed flywheel bolts.

4. Remove the flywheel bolts, if equipped with a automatic transmission.

Important: Do not orientate the flywheel to the crankshaft. It is balanced separately from the engine.

5. Remove the flywheel.
