Alignment: Service and Repair

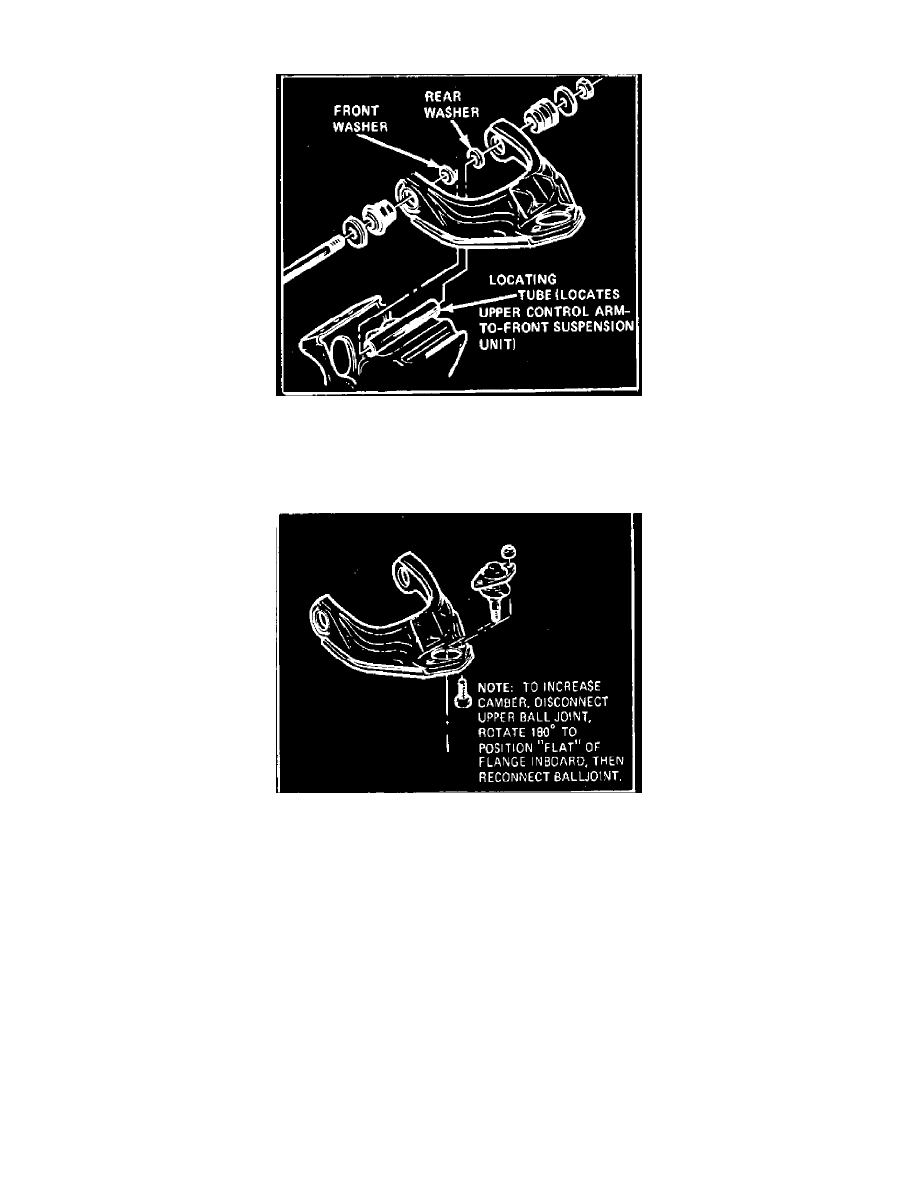

Fig. 1 Caster adjustment

CASTER
    Caster angle is adjusted by rearranging washers located at both ends of the upper control arm, Fig. 1. A kit consisting of two washers, one of 3 mm
thickness and one of 9 mm thickness, must be used when adjusting caster angle.

Fig. 2 Camber adjustment

CAMBER
    Camber is adjusted by removing the upper ball joint, rotating it 1/2 turn and reinstalling it with flat of upper flange on inboard side of control arm, Fig.
2. This will increase positive camber by approximately 1°.

TOE-IN
    To adjust toe-in, loosen tie rod jam nuts at tie rod ends and loosen clamp at rubber bellows. Turn each tie rod to increase or decrease its length until
proper toe-in is obtained. Torque jam nut to 50 ft. lbs.
