Timing Belt: Service and Repair

Timing Belt: Service and Repair

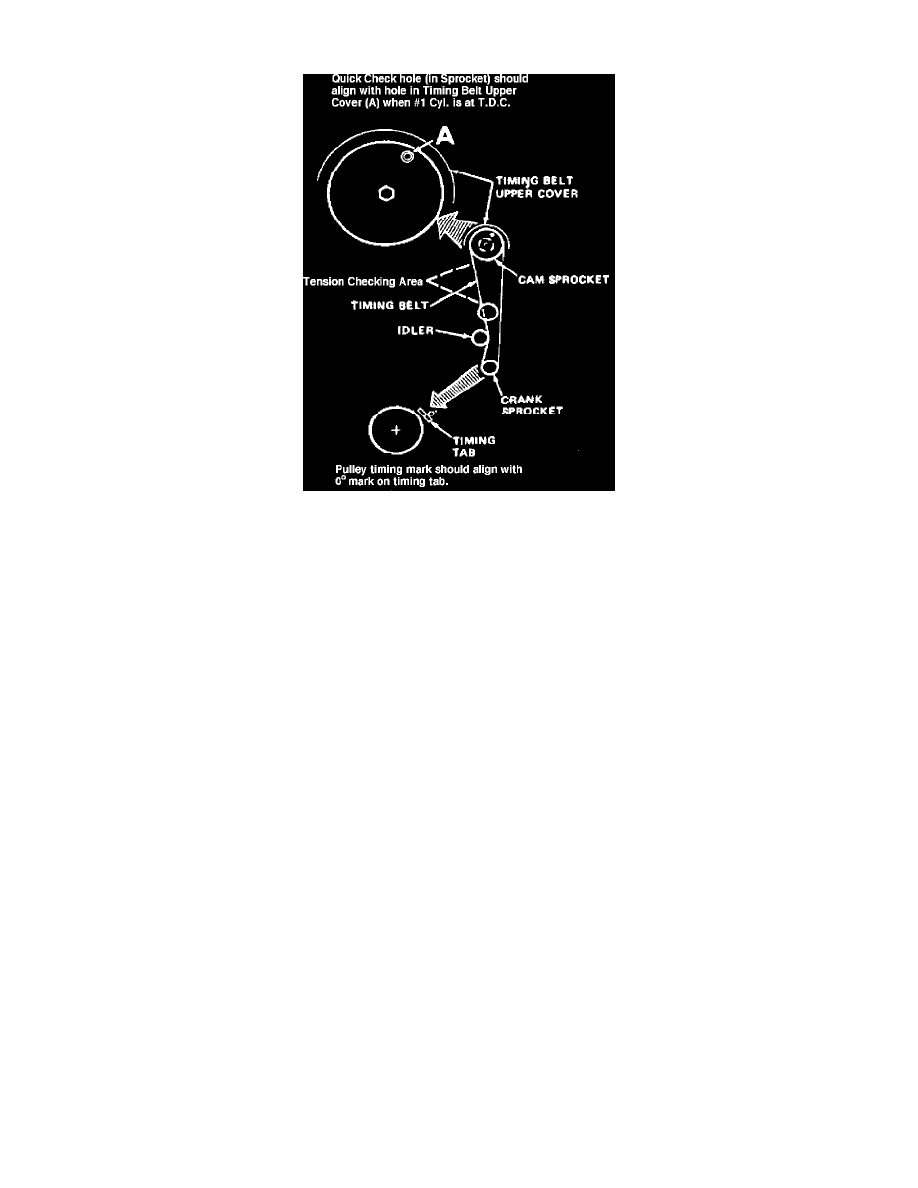

Fig. 3 Camshaft & crankshaft sprocket alignment marks

    To verify camshaft timing, position crankshaft so that No. 1 cylinder is at top dead center compression stroke. With No. 1 cylinder at top dead center
compression stroke, a 1/8 inch drill bit can be inserted through a hole in upper rear cover and hole in camshaft sprocket, if timing is correct, Fig. 3.

1.

Remove timing belt front upper and lower covers and crankshaft pulley.

2.

Loosen idler pulley bolt and remove timing belt from camshaft and crankshaft sprockets.

3.

Position timing belt over crankshaft sprocket, then install crankshaft pulley.

4.

Position crankshaft at TDC number 1 cylinder.

5.

Align timing mark on camshaft sprocket with hole in upper rear cover, Fig. 3.

6.

Install timing belt on crankshaft and camshaft sprockets, then adjust belt tension.
