Power Steering Pump: Service and Repair
Power Steering Pump Assemble

Power Steering Pump Assemble

Assembly Procedure

Notice:

Refer to Using Proper Power Steering Fluid Notice in Service Precautions.
See: Service Precautions/Vehicle Damage Warnings/Using Proper Power Steering Fluid Notice

1. Apply fluid to a NEW pump shaft seal.

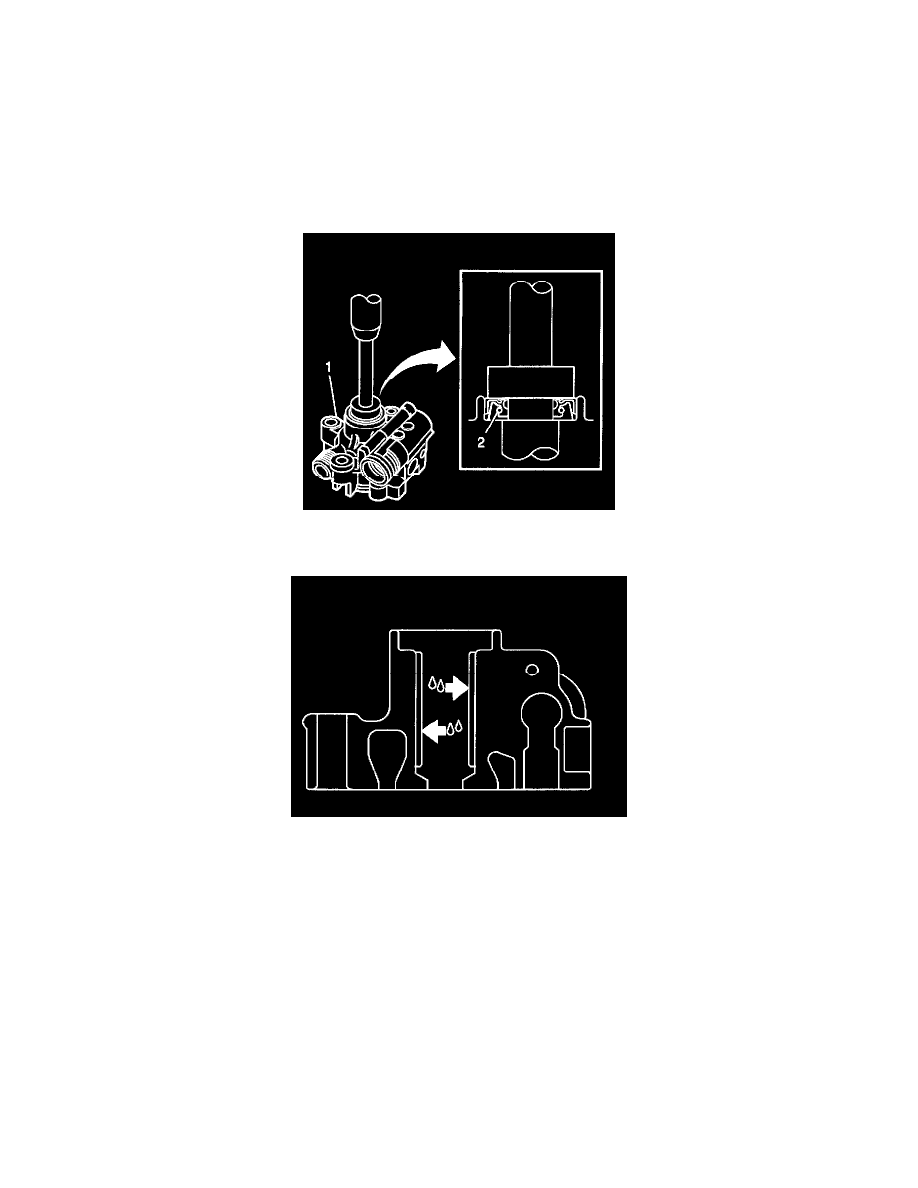

2. Align the pump shaft seal with the pump front housing (1). Verify the edge of the outer lip will be toward the inside of the pump.
3. Use a press and a seal driver collar in order to install the shaft seal into the front housing. Press from the outside of the housing toward the inside.

4. Apply fluid to the pump shaft and to the front housing.
5. Insert the pump shaft through the shaft seal and into the front housing.
6. Apply fluid to a NEW large plate seal.
