Front Cross-Member: Service and Repair

Front Suspension Crossmember Replacement (All Wheel Drive)

Removal Procedure

Note:  If you are removing the front suspension crossmember in order to gain access to other components, you may remove the following
components together as a unit:

*

The front suspension crossmember

*

The 2 lower control arms

*

The front stabilizer shaft

1. Remove the steering gear. Refer to Steering Gear Replacement (Front Wheel Drive)   (See: Steering/Steering Gear/Service and Repair)Steering

Gear Replacement (All Wheel Drive)   (See: Steering/Steering Gear/Service and Repair).

2. Install the engine support fixture. Refer to Engine Support Fixture   (See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and

Replacement/Engine Support Fixture).

3. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle   (See: Wheels and Tires/Vehicle Lifting/Service and Repair).
4. Remove the front tire and wheel assemblies from the vehicle. Refer to Tire and Wheel Removal and Installation   (See: Wheels and Tires/Service

and Repair).

5. Remove the left engine splash shield. Refer to Engine Splash Shield Replacement - Left Side   (See: Body and Frame/Splash Guard/Service and

Repair/Engine Splash Shield Replacement - Left Side).

6. Remove the right engine splash shield. Refer to Engine Splash Shield Replacement - Right Side   (See: Body and Frame/Splash Guard/Service and

Repair/Engine Splash Shield Replacement - Right Side).

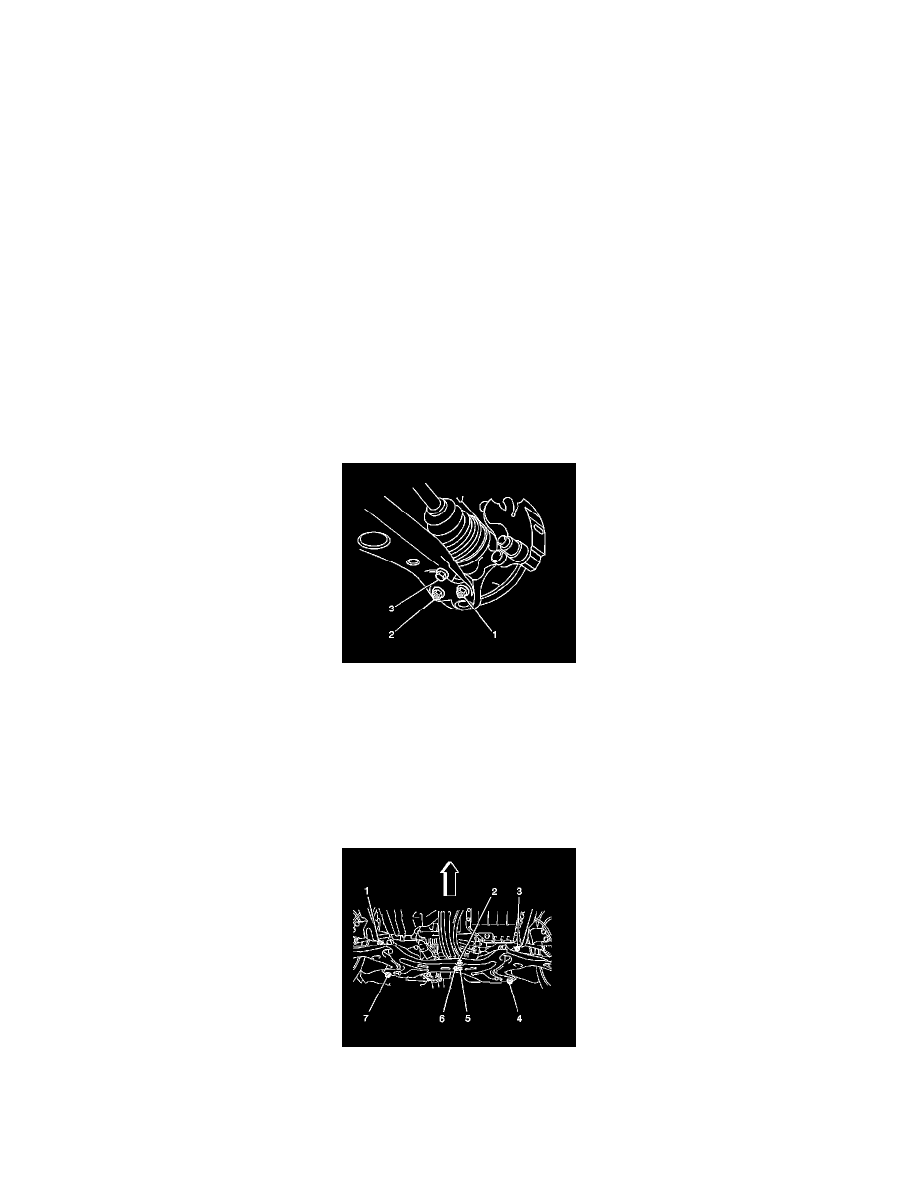

7. Remove the following components from the left control arm:

*

The bolt (3)

*

The 2 nuts (1, 2)

8. Remove the following components from the right control arm:

*

The bolt

*

The 2 nuts

9. Remove the 2 nuts (2, 5) and the bolt (6).

10. Support the crossmember with a jack.
11. Remove the 4 bolts (1, 3, 4, 7).
12. Use the jack in order to lower the crossmember.
13. Remove the steering gear from the crossmember.
