Alignment: Specifications (page 6 of 10)

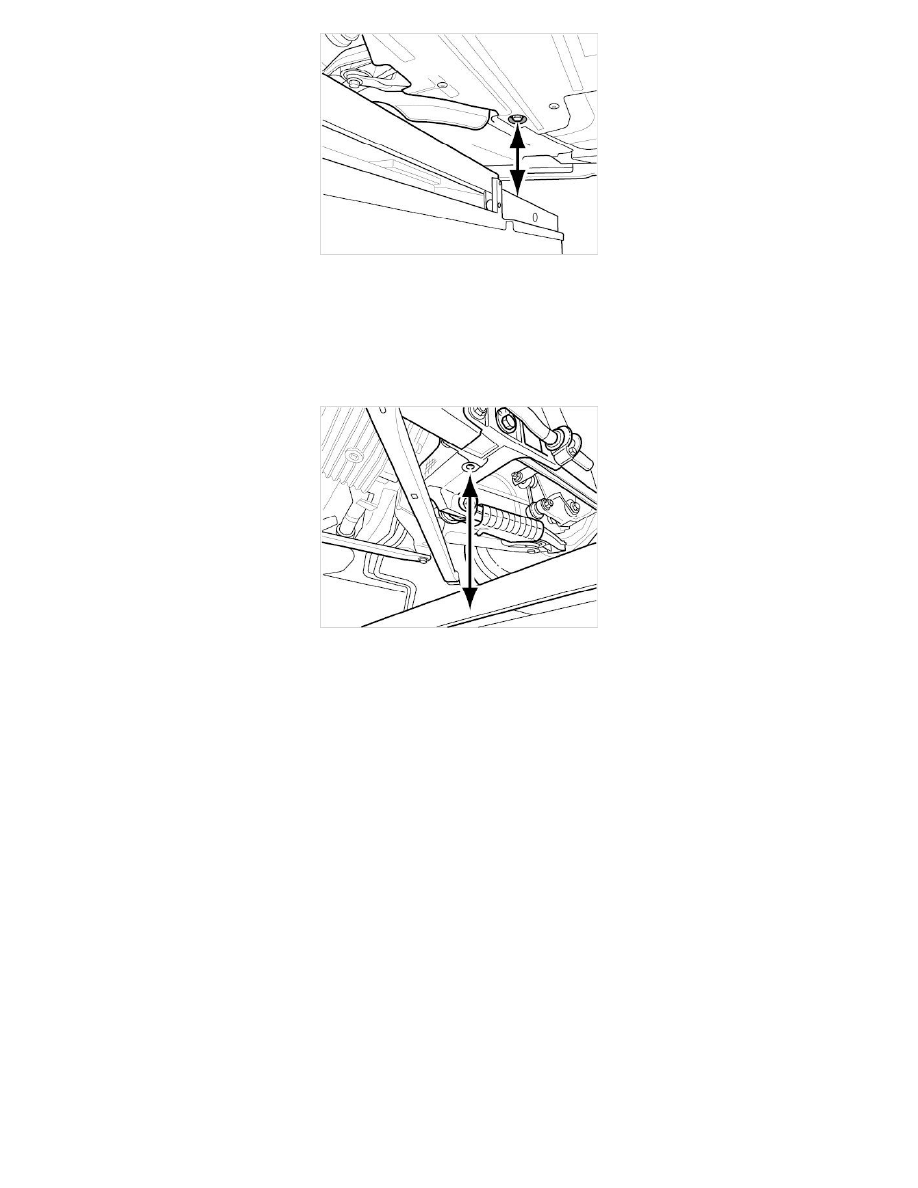

Measuring height of front axle (left hand side)

Nominal value for front and rear axles -> Adjustment values for wheel alignment.

Rear axle

Measure from wheel contact surface to the locating bore in the rear axle side section (between toe and camber eccentrics).

Measuring the height of the rear axle (right-hand side)

Wheel alignment

Notes

Only check or adjust wheel-alignment values when prescribed preconditions are met.

If the vehicle is measured front and rear, check and adjust the rear axle first. After adjustment, tighten the appropriate screw connections to the
prescribed tightening torque.

The steering-angle sensor must be calibrated if the previous wheel alignment values (on rear and/or front axle) were changed!

Rear axle

Preliminary work

Prepare vehicle for checking and/or adjustment of wheel alignment values. Place front wheels on rotary table and rear wheels on rotary/sliding plates.
Compress vehicle at front and rear axles by approximately 25 mm 2-3 times and allow it to spring back freely.

Adjusting camber

Turn the eccentric accordingly -B- after releasing the fastening nut using special tool Insert for torque wrench 96260.
