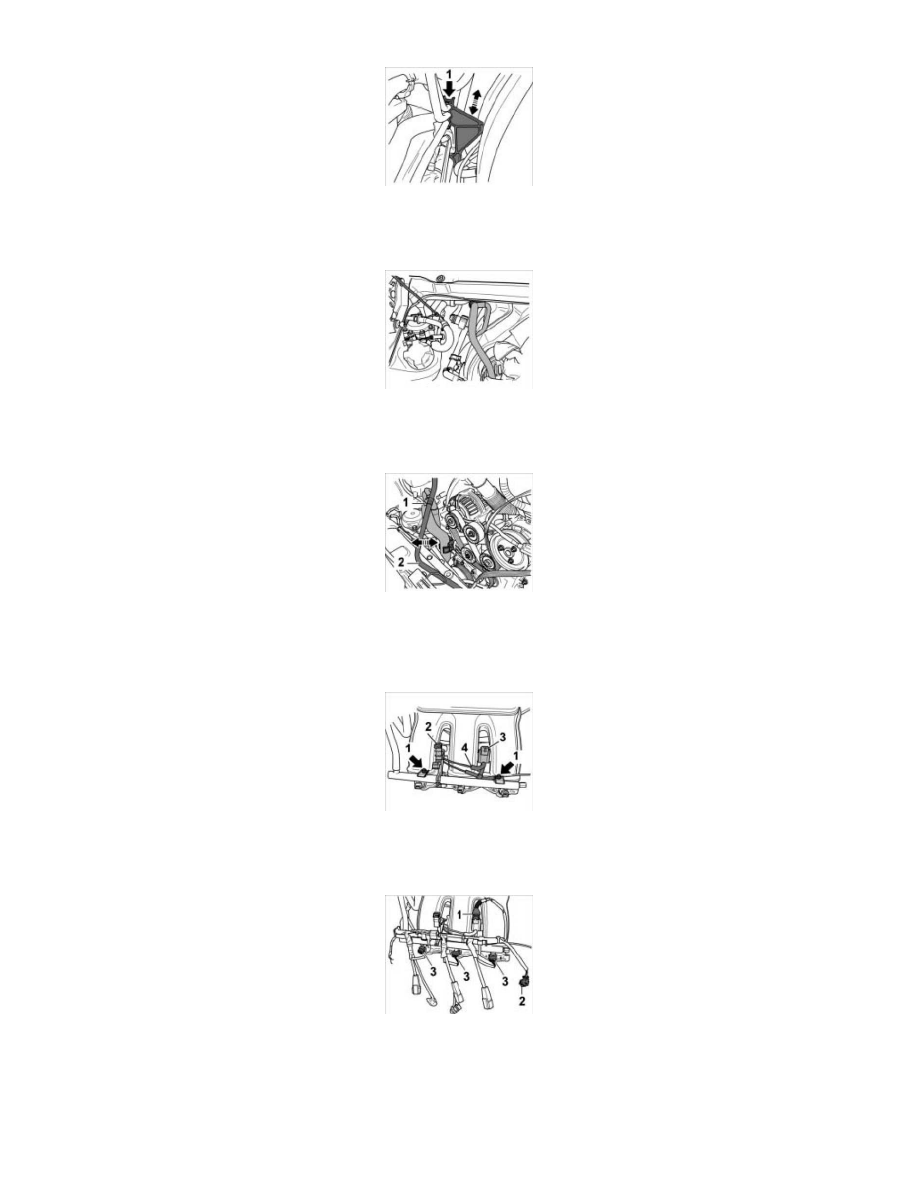

2.2 Disconnect tank vent line -2-. In order to do this, press the lugs of the rapid-action coupling and pull off the line (vent line remains fitted -3- ).

Cable Holder

3. Remove plastic lines from cable holder over the fuel distributor pipe -1- and pull cable holder up and off.

Plastic Lines

4. Release lines over the fuel distributor pipe (unclip lines from the holders and secure with a tie-wrap to the coolant expansion tank).

Removing Hoses

5. Unclip the two coolant hoses -1- and aluminium pipe of the brake booster -2- from the holders on the transverse member and carefully lay to one

side.

Fuel Distributor Pipe

6. Remove cable plug from switch-over valve -3-. Pull vacuum pipes off the switch-over valve -4-.

Cable Plug For Injection Valves

7. Remove cable duct on the fuel distributor pipe. To do this, pull cable plug from camshaft position sensor -2- and lift up cable duct.
8. Remove fastening screws for fuel distributor pipe -1- and pull fuel distributor pipe together with fitted injection valves from the intake distributor.

Check sealing rings of injection valves and replace if necessary.

ATTENTION:  Material damage through lowering engine
