Auxiliary Shaft Seal: Service and Repair

Replacing sealing ring for bearing cover for intermediate shaft

Preliminary work for bearing cover sealing ring


1. Remove bearing cover for intermediate shaft.

Replacing sealing ring for bearing cover for intermediate shaft

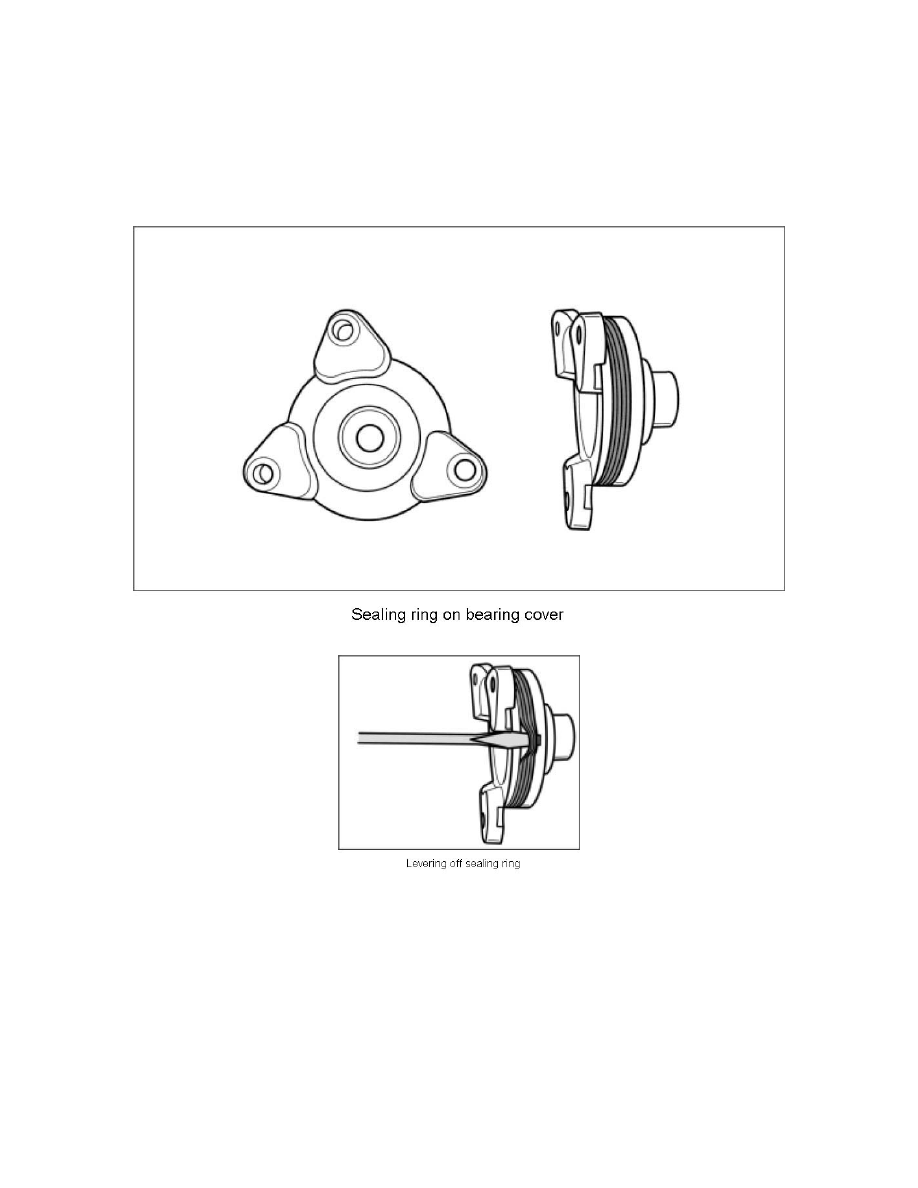

Installation position of sealing ring

Note: Do not use a sharp object to lever off the sealing ring.

1. Carefully lever off sealing ring with a small piece of wood or a plastic spatula in order to avoid damaging the groove.

Note: Before fitting the new sealing ring, check the edges of the bearing cover for burred spots. Carefully remove these using an oilstone or
polishing cloth. Clean bearing cover (without sealing ring) thoroughly using acetone or solvent naphtha.

2. Insert new sealing ring into the groove on the bearing cover by hand. The sealing ring can be fitted in any direction since the sealing lips are facing

vertically upwards and do not therefore have to be fitted in a specific direction.

3. Before installation, grease the new sealing ring on the bearing cover and the fitting bore in the crankcase with special grease Optimoly MP3

(available from Porsche Parts Service).

Subsequent work for bearing cover sealing ring
