Camshaft: Testing and Inspection

WM 150502 Checking camshaft timing - engine installed

Preliminary work for checking camshaft timing

Preliminary work for checking camshaft timing

1. Remove rear wall cover.

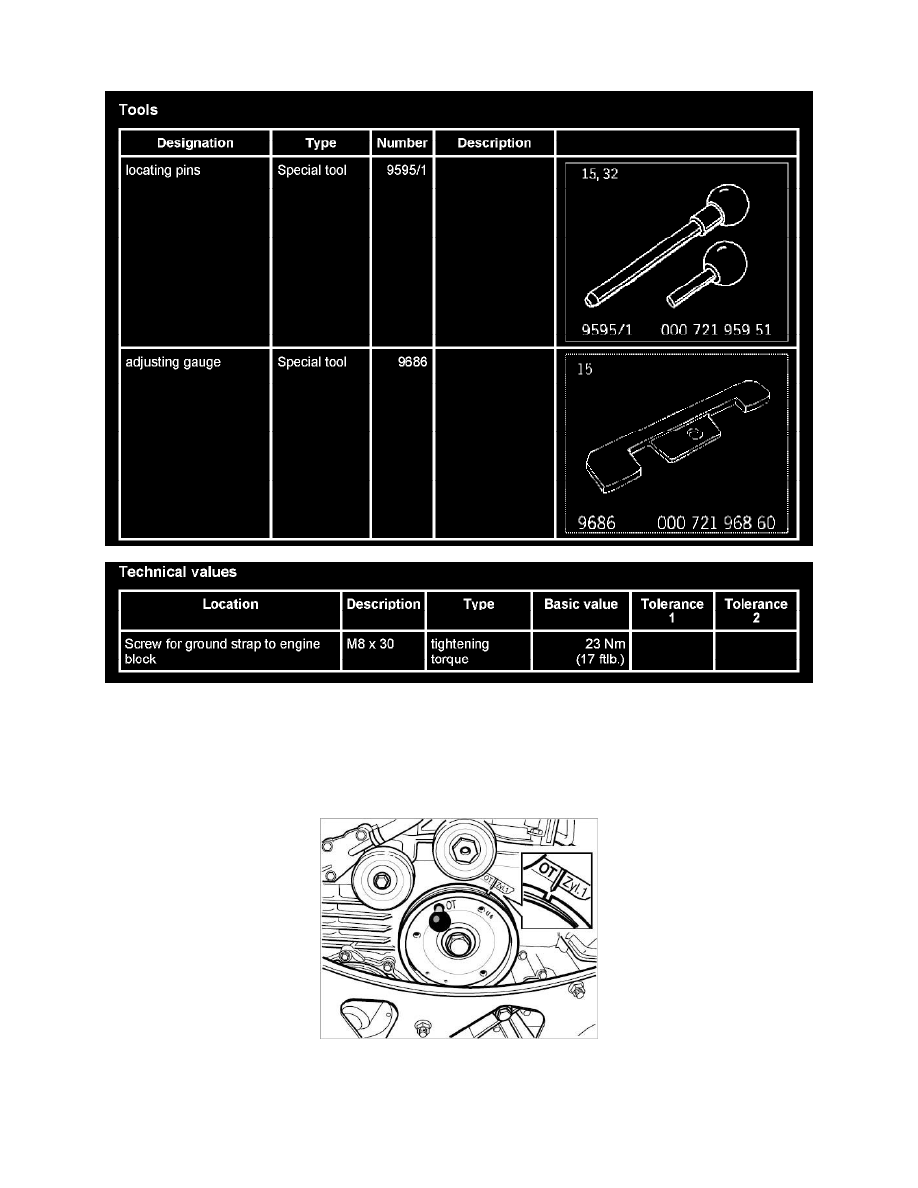

2. Turn the engine clockwise at the crankshaft pulley to the TDC marking of cylinder 1. Fix with special tool locating pins 9595/1 (short locating

pin).

TDC marking

3. Place jacks under the vehicle at the prescribed jacking points.
4. Remove rear underbody cover.
5. Drain engine oil.
