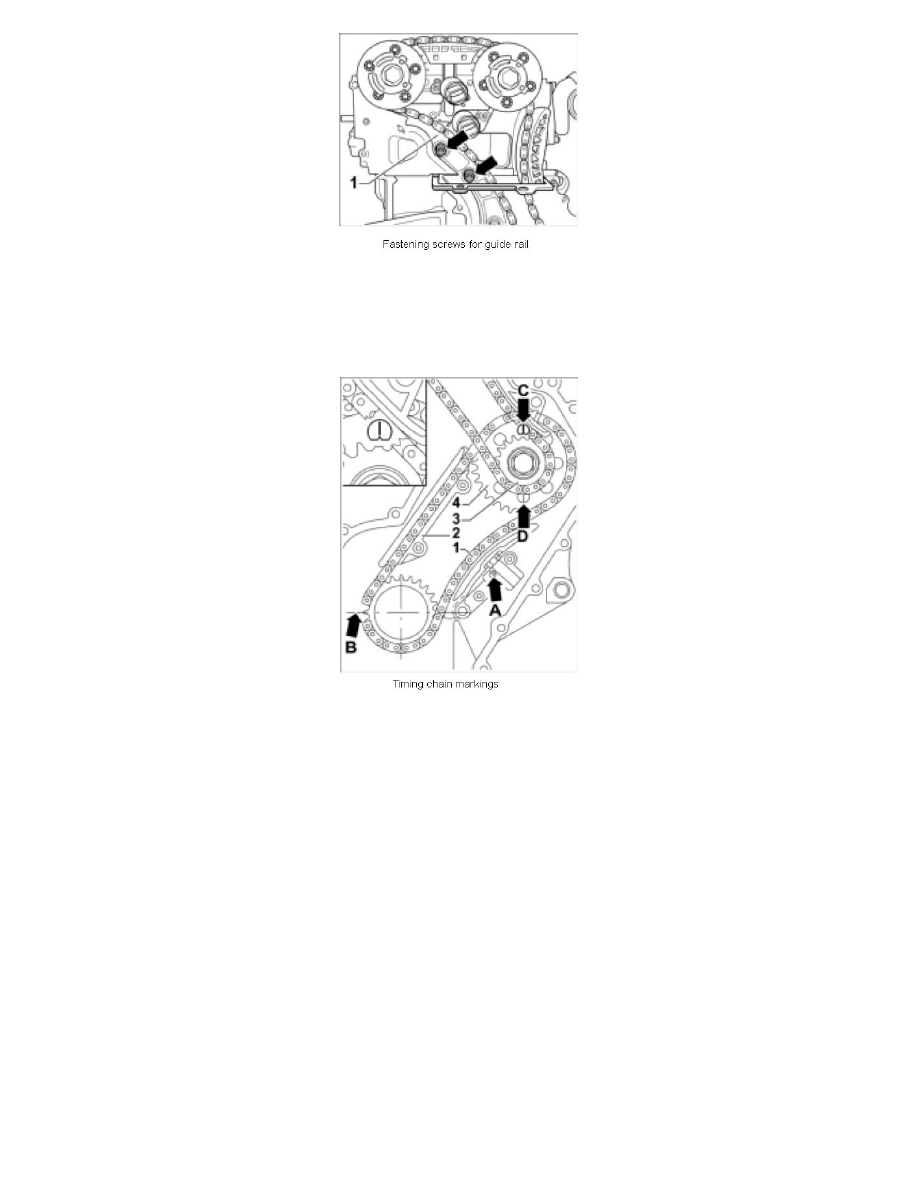

5. Remove timing chain between intermediate shaft and camshafts. To do this, remove black guide rail -1- by loosening the two M8 x 43 fastening

screws -arrows- and remove timing chain up to camshaft.

Note:

^

The chain tensioner between the crankshaft and intermediate shaft is spring-tensioned.

^

The chain tensioner between the crankshaft and intermediate shaft can be reset. To do this, unblock the locking teeth in the side bore of the chain
tensioner -A- using a small screwdriver and press the tensioning rail against the chain tensioner.

6. Remove chain tensioner for timing chain between crankshaft and intermediate shaft. To do this, loosen two fastening screws (M6 x 24) and

remove chain tensioner with tensioning rail attached.

7. Remove timing chain with intermediate shaft sprocket.
