Porsche Cayman S Workshop Service and Repair Manual

4. Loosen securing clip -3- by levering the screwdriver -2- in direction of pneumatic spring -B-. The securing clip remains on the head of the

pneumatic spring.

5. Pull pneumatic spring -1- off the ball head -C-.
6. Withdraw the screwdriver.
7. Remove pneumatic spring -1-.

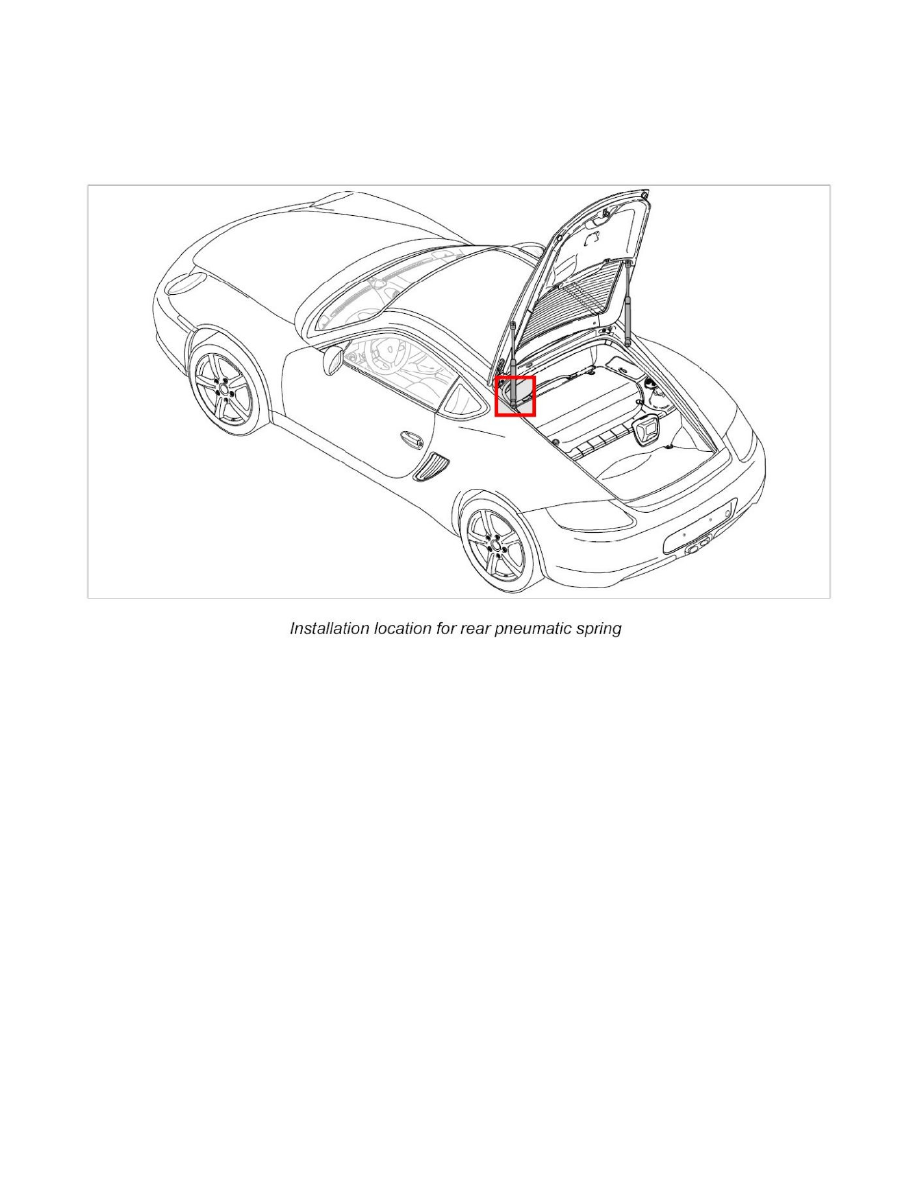

Removing rear pneumatic spring at the body

CAUTION:  Incorrect handling of gas-filled shock absorbers
-

Gas-filled shock absorbers can burst

-

Risk of eye injuries

-

Risk of bruising
-

Gas-filled shock absorbers must be in idle state before removal.

-

Open the lid.

-

Secure the lid to prevent it from closing accidentally following removal of the gas-filled shock absorbers.

-

Do not use force to open the gas-filled shock absorbers because of their high internal pressure.

1. Open rear lid.
2. A second person should hold the rear lid to prevent it from closing accidentally.
3. Insert a screwdriver -2- between head of the pneumatic spring and securing clip -3- -A-.

4. Loosen securing clip -3- by levering the screwdriver -2- in direction of pneumatic spring -B-. The securing clip remains on the head of the

pneumatic spring.

5. Pull pneumatic spring -1- off the ball head -C-.
6. Withdraw the screwdriver.
7. Remove pneumatic spring -1-.

Installing rear pneumatic spring

Installing rear pneumatic spring on body side
