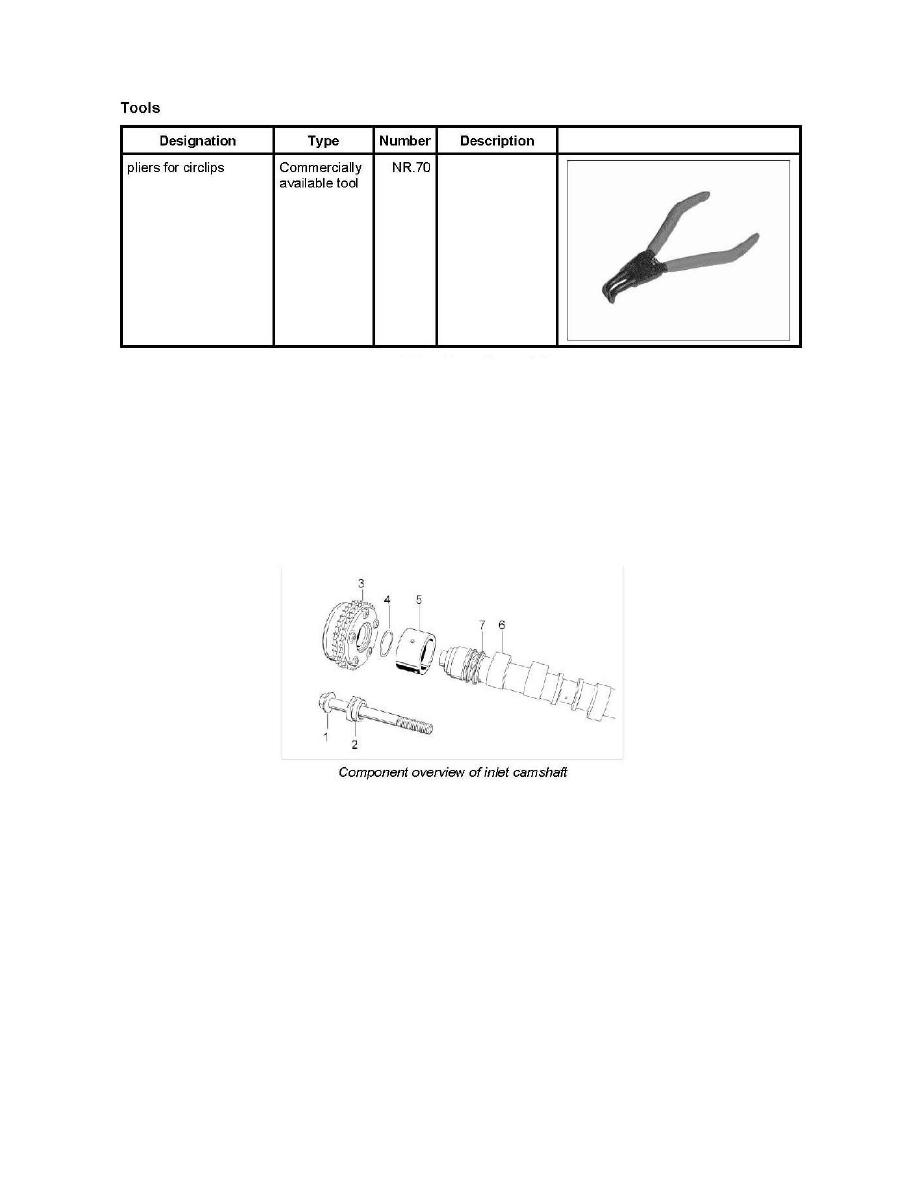

Adjusting camshaft timing

Note
^

The engine must be always turned clockwise (running direction of engine) during assembly work on the timing drive mechanism.

^

Only turn engine using the crankshaft pulley, not at the camshafts.

Adjust timing, cylinder bank 4-6:

1. Align both camshafts. The small circular cut-outs must point upwards -arrows-.

2. Use special tool adjusting gauge 9686 to fix camshafts.
2.1.

If necessary, turn the camshafts slightly using the gauge.

2.2.

Insert adjusting gauge into camshaft slots. The flat tool surface with the lettering faces towards the observer.

2.3.

Fasten gauge using a screw M8 (e.g. hexagon-head bolt M8 x 16). Tighten screw by hand only.

3. Fasten housing screws for the inlet and outlet camshafts and the auxiliary screw of the adjusting gauge.
3.1.

Turn the screws further alternately by approx. 90° each until the specified tightening torque is reached. This enables the camshafts to be
mounted without any distortion.
