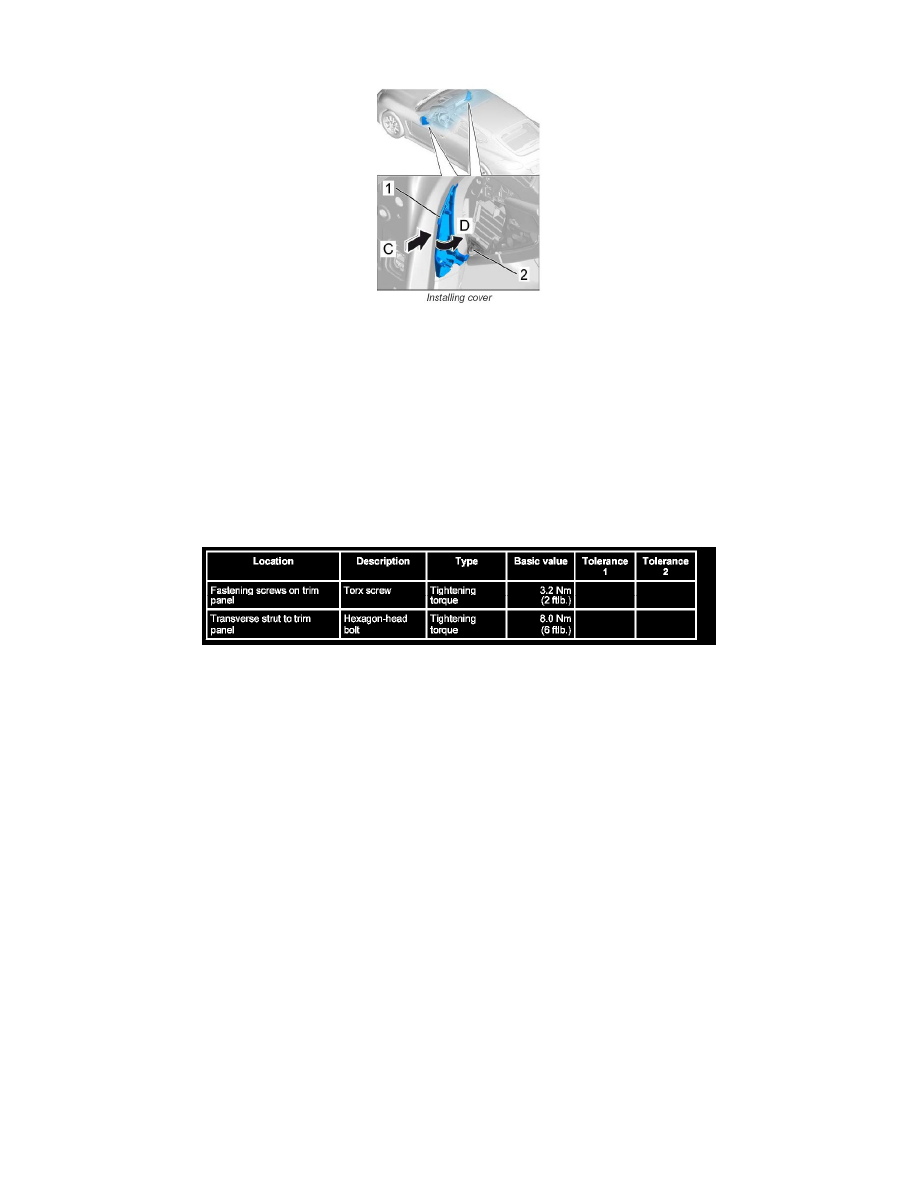

Installing instrument panel cover at the left and right

1. Guide the cover forward -arrow C- into the rubber strap -2- .
2. Swivel the cover inward and press it in -arrow D- until the retaining clips engage securely.

Installing instrument panel cover at the passenger's side

1. Fit and position the cover on the instrument panel.
2. Press the cover on carefully until the clips engage securely.

Removing and Installing Trim Panel Under Dashboard

Removing And Installing Trim Panel Under Dashboard

Technical values

Preliminary work

1. Disconnect the battery.
2. Remove moulding for dashboard at the driver's side at the left and right of the steering wheel
3. Remove instrument panel cover on the driver's side.
4. Remove steering column casing.
5. Remove front footwell outlet vent on driver's side.

Removing trim panel under dashboard

WARNING:
Incorrect handling of airbag units
-

Triggering of airbag unit

-

System faults can occur

-

Switch off ignition and remove ignition key.

-

A voltage supply (e.g. battery charger) must not be connected to the external power supply/jump-lead starting terminals.

-

Disconnect the battery and insulate the ground strap so that all contact with a ground carrier is avoided.

-

Wait 1 minute after disconnecting the battery.

-

Only pull off connector on the triggering unit after the waiting time has elapsed.

-

Make sure that no foreign objects are located in front of the airbag unit during installation.

-

Replace damaged parts during removal.

-

Always position the airbag unit in such a way that the airbag opening is facing upwards.

-

If removed for an extended period, the airbag unit must be stored in a safe place.

-

Airbag units must not come into contact with grease, oil, detergents, liquids, or similar substances.

-

Do not expose airbag units to temperatures above 90°.

-

Do not remove the short-circuit spring on the plug-in contacts.

-

Ignition and preparations may only be carried out by skilled staff, supervised by a second responsible person.
