Page 3
background image

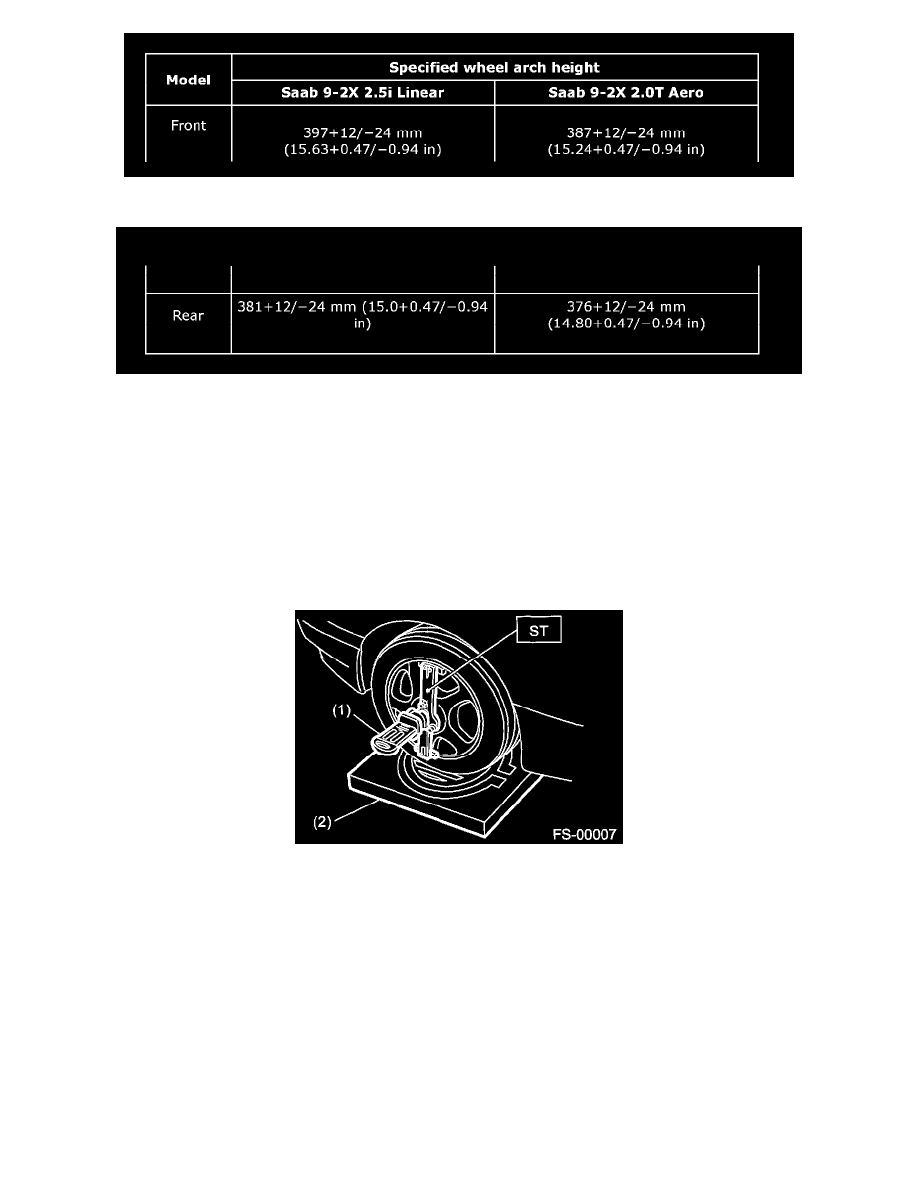

Specified Wheel Arch Height (Part 1)

Specified Wheel Arch Height (Part 2)

Measure the distance between measuring point "A" and center of wheel.

Camber

Inspection

Place the front wheel on turning radius gauge. Make sure ground contacting surfaces of front and rear wheels are set at the same height.

Set the ST into the center of wheel, and then install the wheel alignment gauge.

^

ST 32005204 ADAPTER

(1) Alignment gauge
(2) Turning radius gauge

Follow the wheel alignment gauge operation manual to measure camber angle.

NOTE: Refer to the Specifications See: Specifications for camber values.

Front Camber Adjustment

Loosen the two self-locking nuts located at lower front portion of strut.

NOTE: When adjusting bolt needs to be loosened or tightened, hold its head with a wrench and turn self-locking nut.

Turn the camber adjusting bolt so that camber is set at the specification.
