Timing Component Alignment Marks: Locations (page 2 of 2)

Make

Saturn

Model

Sky

Engine

L4-2.4L

Year

2007

Section

Timing Component Alignment Marks

MaintenanceLocations · page 2 of 2

^

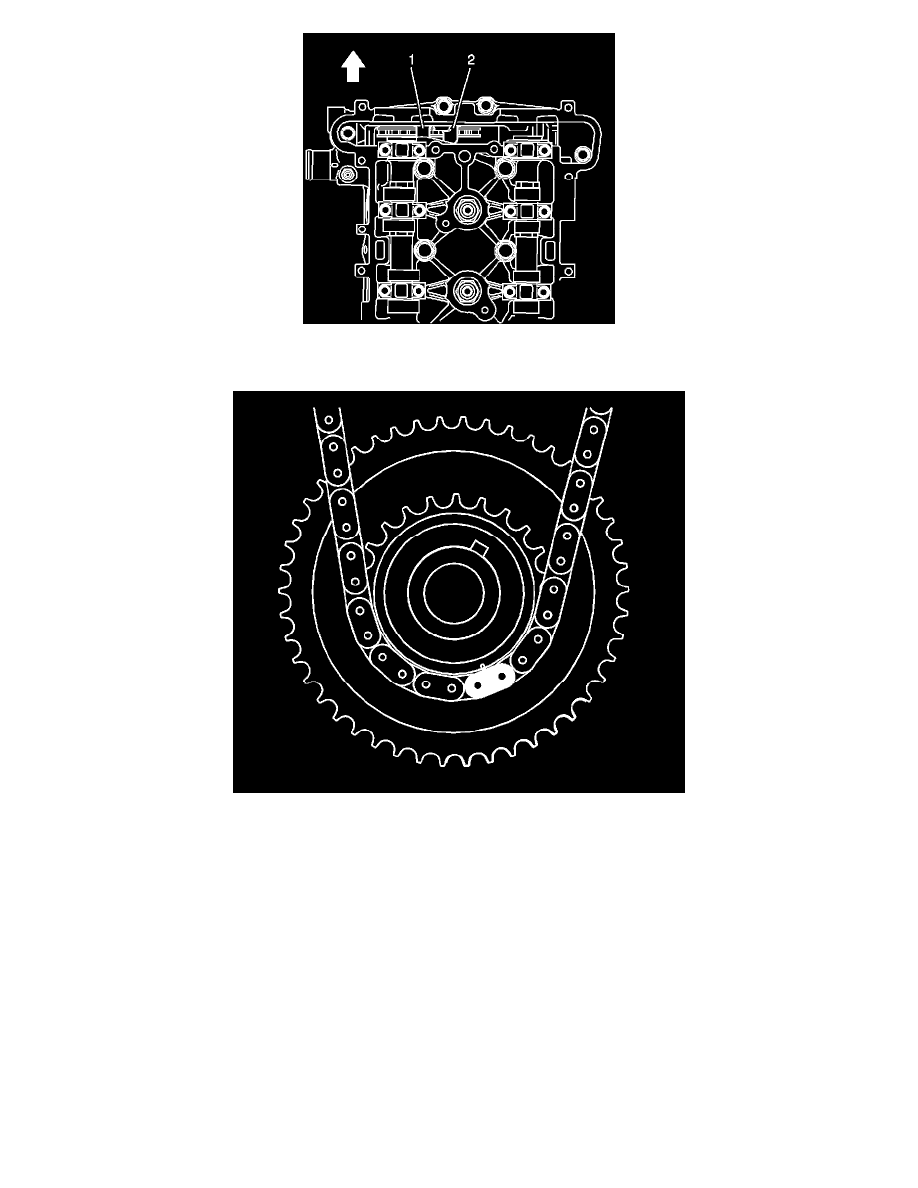

Lower the timing chain through the opening in the cylinder head. Use care to ensure that the chain goes around both sides of the cylinder block
bosses (1, 2).

^

Route the timing chain around the crankshaft sprocket and line up the first matching colored link (2) with the timing mark on the crankshaft
sprocket, in approximately the 5 o'clock position.
