Variable Valve Timing Solenoid: Service and Repair
Camshaft Position Actuator Solenoid Valve Solenoid Replacement - Bank 1 (Right Side) Intake

Camshaft Position Actuator Solenoid Valve Solenoid Replacement - Bank 1 (Right Side) Intake

Removal Procedure

1. Remove the air cleaner assembly. Refer to Air Cleaner Assembly Replacement (See: Fuel Delivery and Air Induction/Air Cleaner Housing/Service

and Repair).

2. Remove the engine control module. Refer to Engine Control Module Replacement (See: Engine Control Module/Service and Repair).

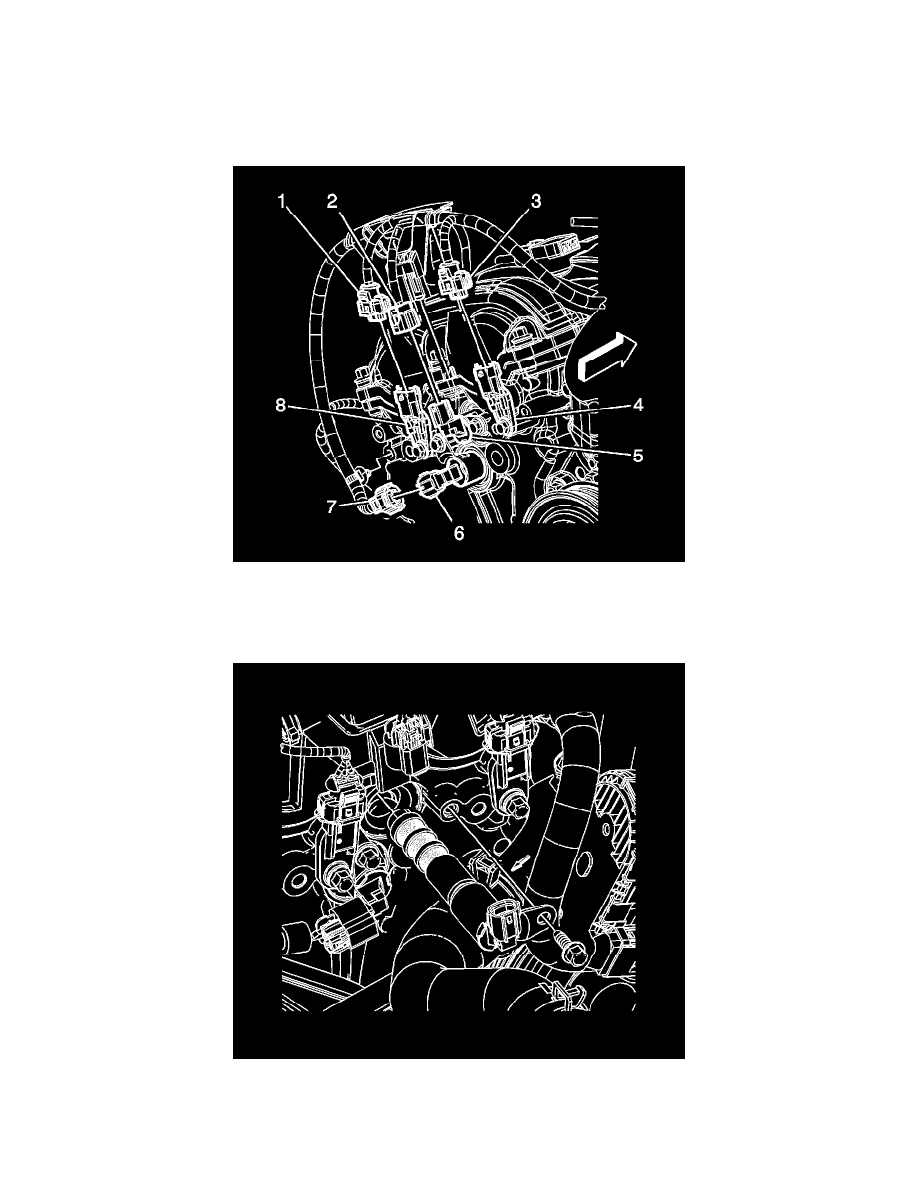

3. Disconnect the engine wiring harness electrical connector (2) from the bank 1 intake camshaft position (CMP) actuator solenoid valve (5).

4. Remove the CMP actuator solenoid valve bolt.
5. Remove the CMP actuator solenoid valve.
6. Inspect the CMP actuator solenoid valve seal and replace as necessary.
