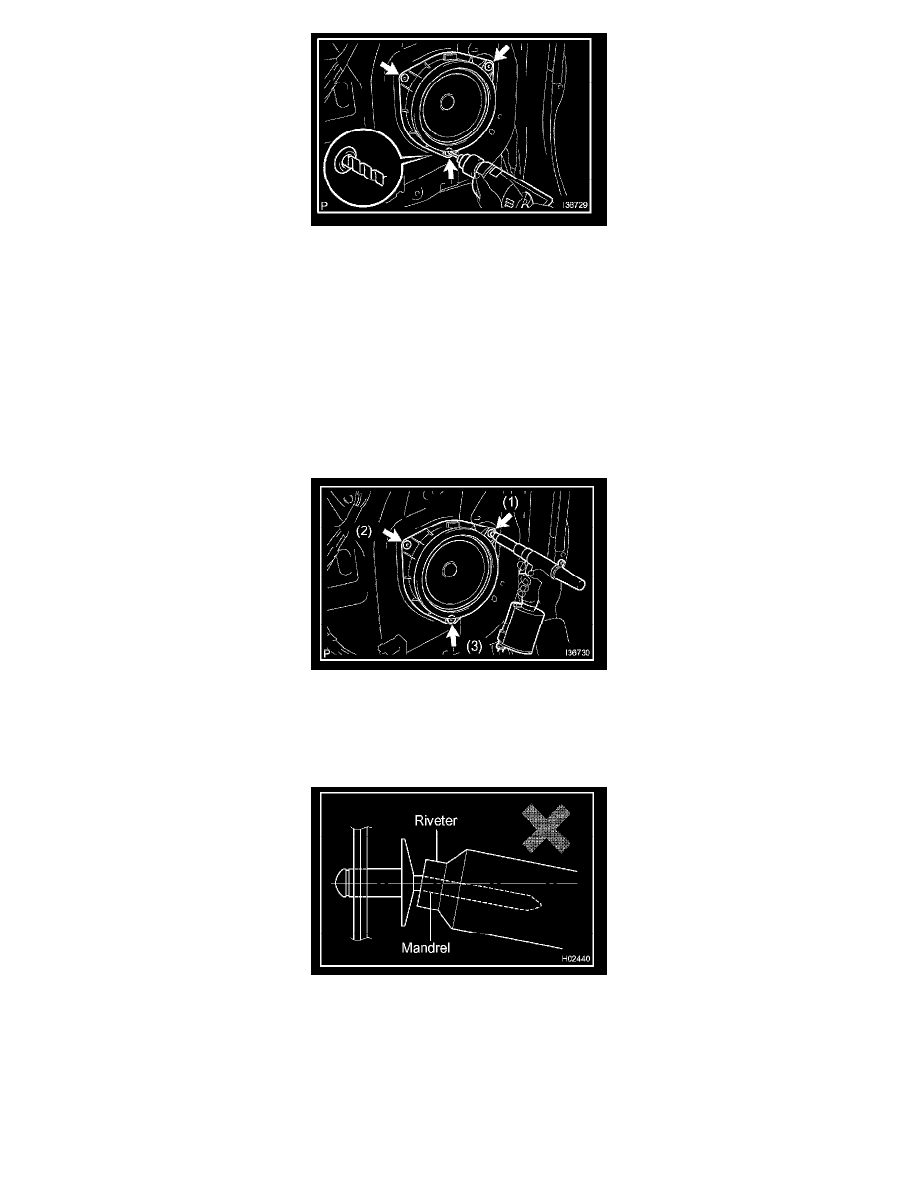

4. REMOVE FRONT NO.1 SPEAKER ASSY

a. Disconnect the connector.
b. Using a drill of less than dia 4 mm (0.16 in.), drill out the 3 rivet heads and remove the front No.1 speaker assy from the front door panel.
c. Gently rotate the drill around the rivet head to cut the flanges.

NOTE:  Prizing the rivet out with the a drill may lead to damage the rivet hole or break the drill bit.

CAUTION:  Take care as the cut rivet is hot.

d. Even if the flange is cut off, continue drilling and push out the remaining fragments with the drill.
e. Using a vacuum cleaner, remove the drilled rivet and dust from the inside of the front door panel.

5. INSTALL FRONT NO.1 SPEAKER ASSY

a. Using an air riveter or a hand riveter, install 3 new strike rivets to the front No.1 speaker assy on the front door panel.

HINT:  Install the new strike rivets in order as shown in the illustration.

NOTE:

-

Do not pry a with riveter as it could be damaged, the rivet loosened on the mandrel could be bent.
