Steering Angle Sensor: Service and Repair

STEERING SENSOR

REPLACEMENT
1. PRECAUTION
2. SEPARATE BATTERY NEGATIVE TERMINAL
3. PLACE FRONT WHEELS FACING STRAIGHT AHEAD
4. REMOVE HORN BUTTON ASSY
5. REMOVE STEERING WHEEL ASSY
6. REMOVE STEERING COLUMN COVER
7. REMOVE SPIRAL CABLE SUB-ASSY

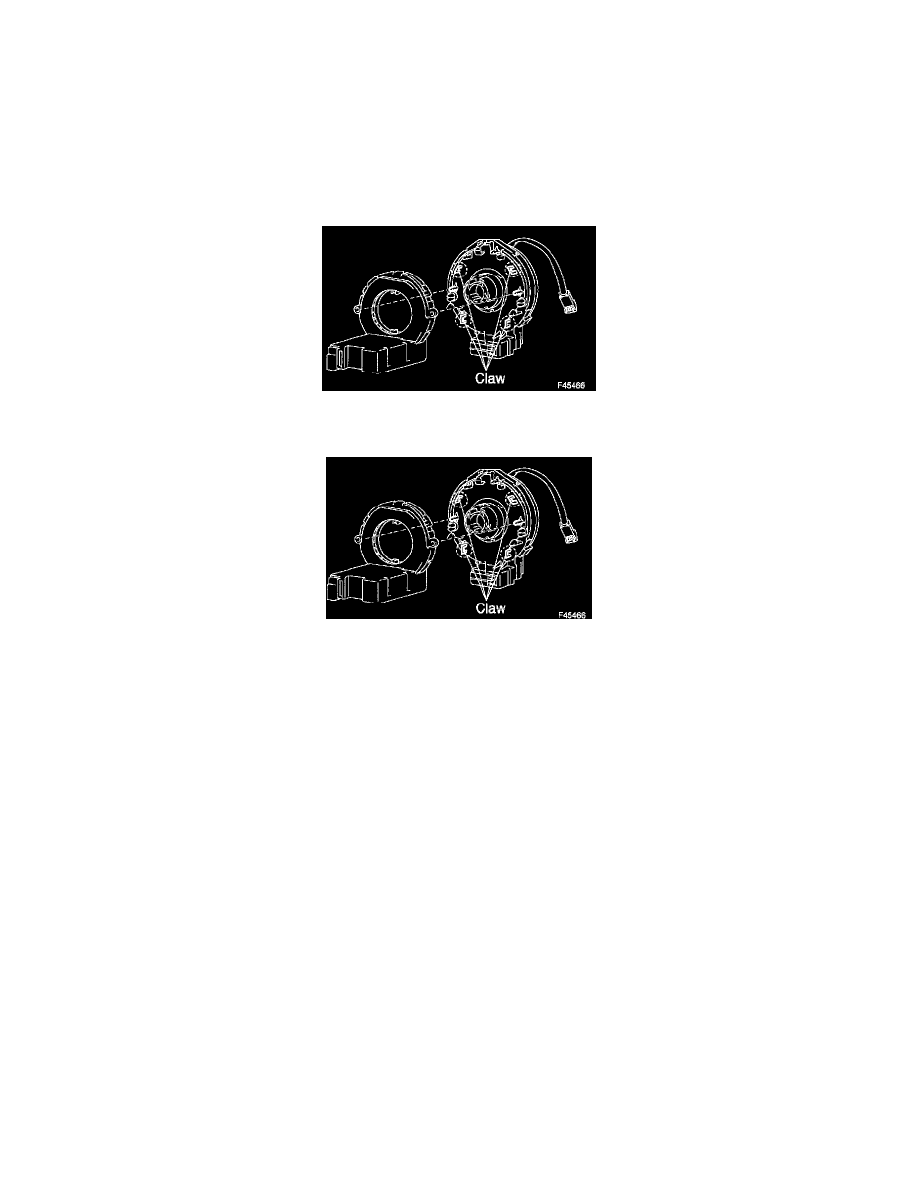

8. REMOVE STEERING SENSOR

a. Release 4 claw fittings and remove the steering sensor from the spiral cable.

9. INSTALL STEERING SENSOR

a. Install the steering sensor to the spiral cable.

NOTICE:
^

Install the claw securely.

^

Do not damage the claw.

10. ADJUST CENTER FRONT WHEEL
11. INSTALL SPIRAL CABLE SUB-ASSY
12. CENTER SPIRAL CABLE
13. INSTALL STEERING WHEEL ASSY
14. INSPECT STEERING WHEEL CENTER POINT
15. INSTALL HORN BUTTON ASSY
16. INSPECT HORN BUTTON ASSY
17. INSPECT SRS WARNING LIGHT
18. PERFORM VSC SYSTEM CALIBRATION
19. ABS WARNING LIGHT AND VSC WARNING LIGHT
