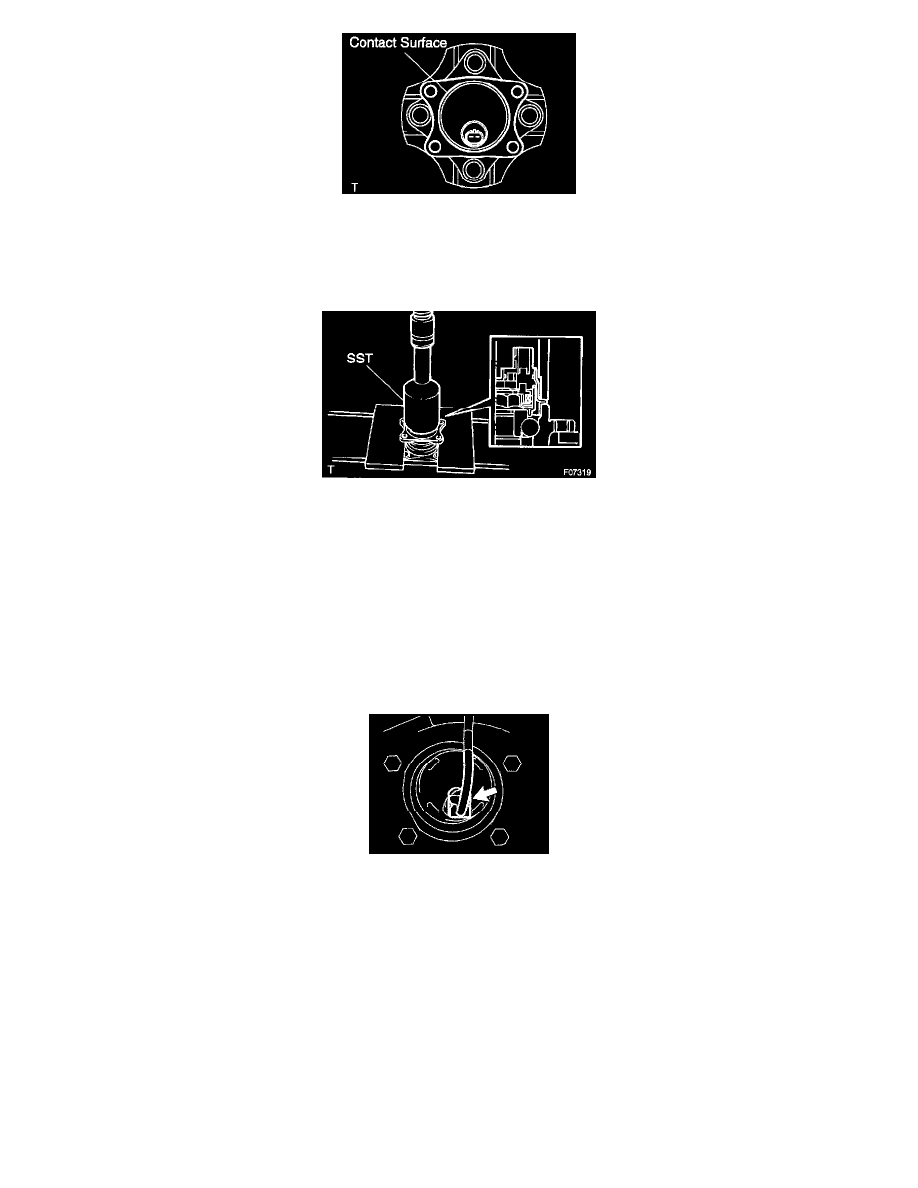

a. Clean the contacting surface of the rear axle hub and a assy and a new skid control sensor.

NOTICE:  Make sure the sensor rotor is clean.

b. Place the skid control sensor in the rear axle hub so that the connector makes the lowest position under the on vehicle condition.

c. Using SST and a press, install the skid control sensor onto the hub & bearing assy.

SST 09214-76011

NOTICE:
^

Do not tap the skid control sensor directly with a hammer.

^

Check that the skid control sensor detection part is clean.

^

Press in the skid control sensor straight and slowly.

7. INSTALL REAR AXLE HUB & BEARING ASSY LH
8. INSPECT REAR AXLE DEVIATION AND BACKLASH
9. INSTALL REAR BRAKE DRUM SUB-ASSY

a. Aligning the matchmarks, install the rear brake drum sub-assy.

10. CONNECT SKID CONTROL SENSOR WIRE

a. Connect the connector to the skid control sensor.

11. INSTALL REAR WHEEL

Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)

12. CHECK ABS SPEED SENSOR SIGNAL
