Crankshaft Main Bearing Seal: Service and Repair

ENGINE REAR OIL SEAL

REPLACEMENT
1. REMOVE MANUAL TRANSAXLE ASSY (M/T TRANSAXLE)
2. REMOVE AUTOMATIC TRANSAXLE ASSY (A/T TRANSAXLE)
3. REMOVE CLUTCH COVER ASSY (M/T TRANSAXLE)
4. REMOVE CLUTCH DISC ASSY (M/T TRANSAXLE)

5. REMOVE DRIVE PLATE AND RING GEAR OR FLYWHEEL

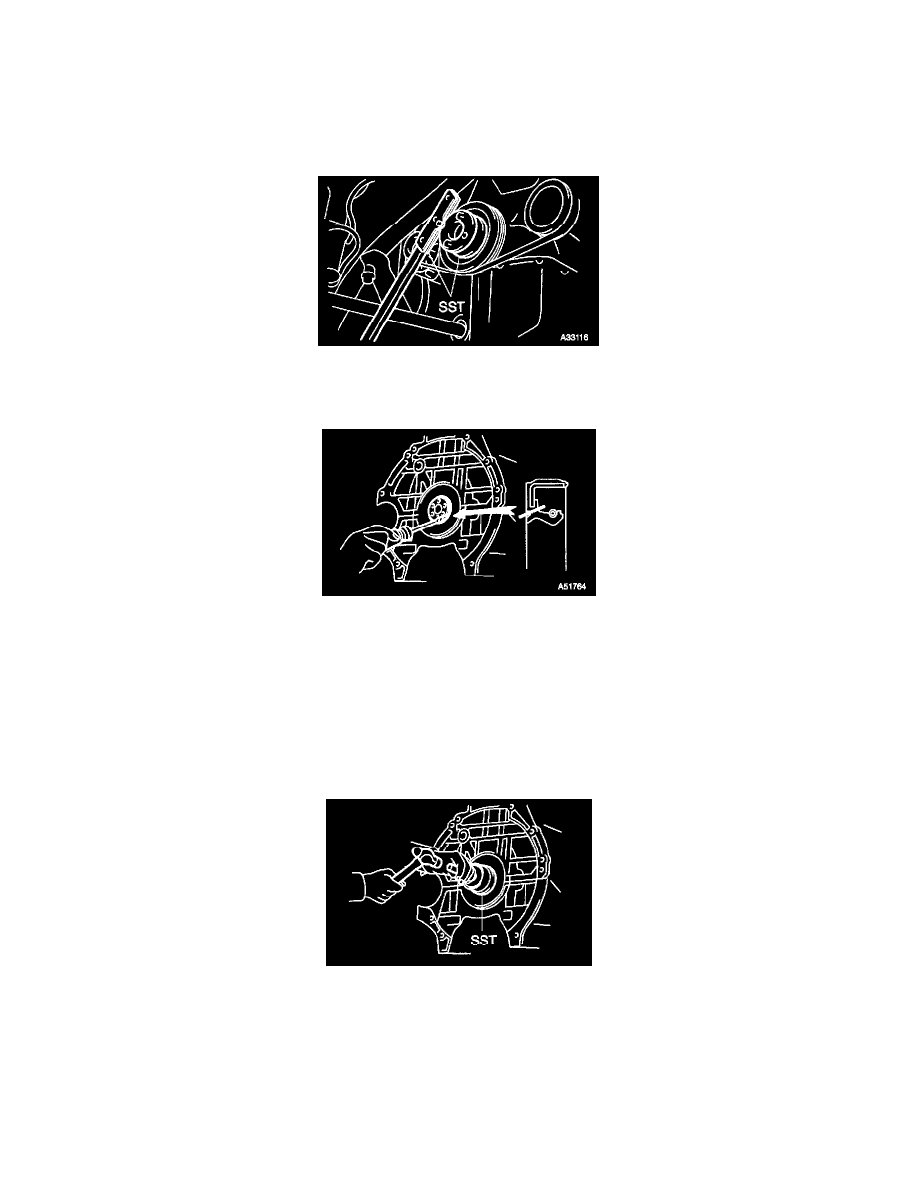

a. Hold the crankshaft damper with SST, then remove the flywheel or drive plate.

SST 0921-58012 (91111-50845), 09330-00021

6. REMOVE ENGINE REAR OIL SEAL

a. Using a knife, cut off the oil seal lip.
b. Using a screwdriver with the tip wrapped in tape, pry out the oil seal.

NOTICE:  After removal, check if the crankshaft is not damaged. If it is damaged, smooth the surface with 400 - grit sandpaper.

7. INSTALL ENGINE REAR OIL SEAL

a. Apply multipurpose grease to a new oil seal lip.

NOTICE:  Keep the lip free of foreign materials.

b. Using SST and a hammer, tap in the oil seal until its surface is flush with the rear oil seal retainer edge.

SST 09223-56010

NOTICE:
^

Be careful not to tap the oil seal at an angle.

^

Wipe off extra grease on the crankshaft.
