2. DISCONNECT SUCTION HOSE SUB-ASSY

SST 09870-00015

3. DISCONNECT LIQUID TUBE SUB-ASSY A

SST 09870-00025

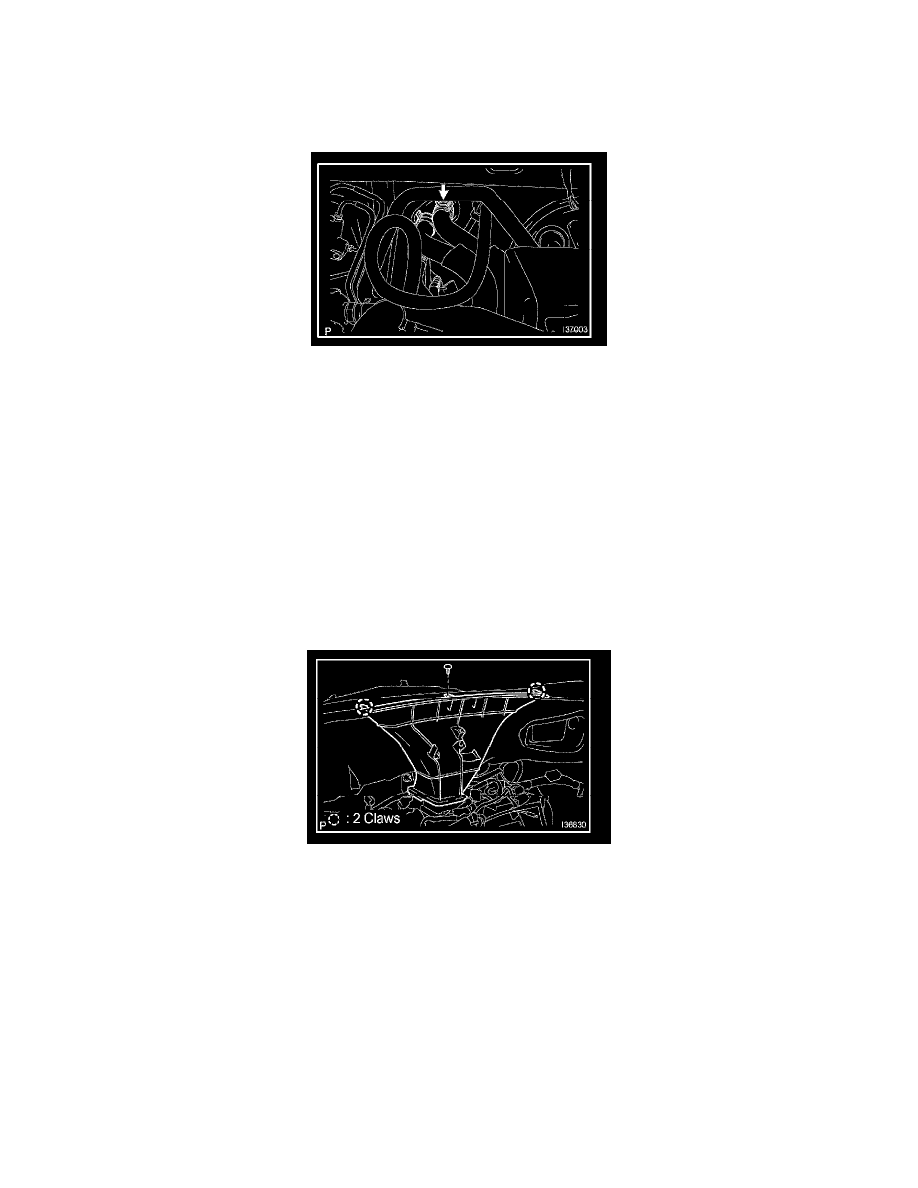

4. DISCONNECT HEATER WATER INLET HOSE A

a. Using pliers, engage the claws of the clip and slide the clip and disconnect the heater water inlet hose A.

5. DISCONNECT HEATER WATER OUTLET HOSE A (FROM HEATER UNIT)

HINT:  Disconnect in the same way as for the heater water inlet hose A.

6. REMOVE HEATER CONTROL KNOB
7. REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSY CTR
8. REMOVE INSTRUMENT PANEL SUB-ASSY W/PASSENGER AIRBAG ASSY

HINT:  Refer to the instructions for removal of the instrument panel sub-assy w/passenger air bag assy.

9. REMOVE INSTRUMENT PANEL ASSY LOWER W/INSTRUMENT PANEL REINFORCEMENT

HINT:  Refer to the instructions for removal of the instrument panel assy lower w/instrument panel reinforcement.

10. REMOVE DEFROSTER NOZZLE ASSY

a. Remove the clip.
b. Disengage the 2 claws and remove the defroster nozzle assy.

11. REMOVE ECM
12. REMOVE AIR CONDITIONING BLOWER ASSY
