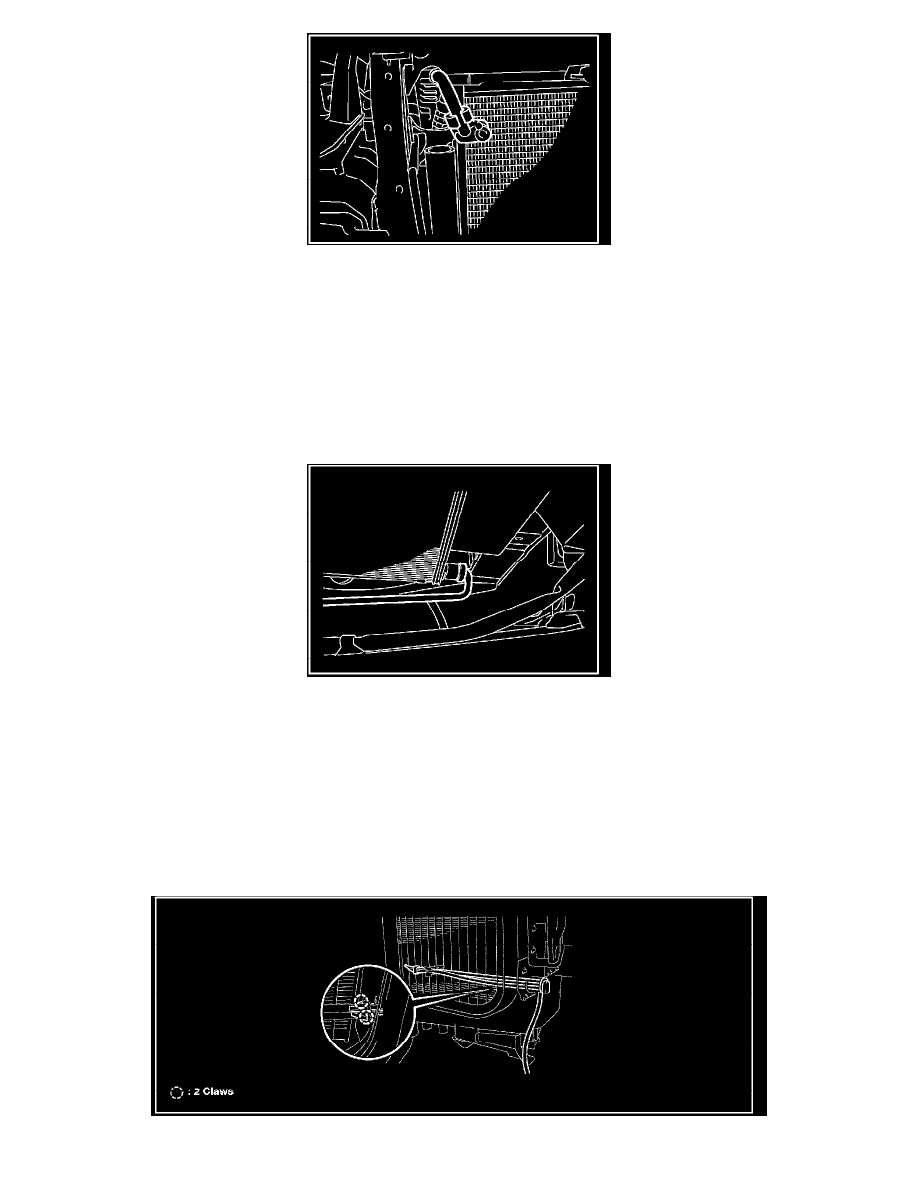

26.

Connect the cooler discharge hose No. 1.

A.

Remove the attached cap from the tube.

B.

Sufficiently apply compressor oil to a NEW 0-ring and hose joint.

Compressor oil: ND-OIL 8 (or equivalent)

C.

Install the cooler refrigerant discharge hose No. 1 to the receiver/condenser assembly with the bolt.

Torque: 5.4 N.m (55 kgf.cm, 48 in.lbf)

27.

Connect the liquid tube sub-assembly A.

A.

Remove the attached cap from the tube.

B.

Lubricate 2 NEW 0-rings with compressor oil and install them to the hose.

Compressor oil: ND-OIL 8 (or equivalent)

C.

Install the liquid tube sub-assembly to the receiver/condenser assembly with the bolt.

Torque: 5.4 N.m (55 kgf.cm, 48 in.lbf)

28.

Install the hood lock support sub-assembly.
