Scion Workshop Service and Repair Manuals

Fuel Pressure Release: Service and Repair

PRECAUTION

1. PRECAUTION

a. Before working on the fuel system, disconnect the negative (-) battery cable.
b. Do not smoke or work near fire when handling the fuel system.
c. Keep gasoline away from rubber or leather parts.

2. DISCHARGE FUEL SYSTEM PRESSURE

CAUTION:
-

Do not disconnect any part of the fuel system pressure until you have discharged the fuel system pressure.

-

Even after discharging the fuel pressure, place a shop rag over fitting as you separate them to reduce risk of fuel spray on yourself or in the
engine compartment.

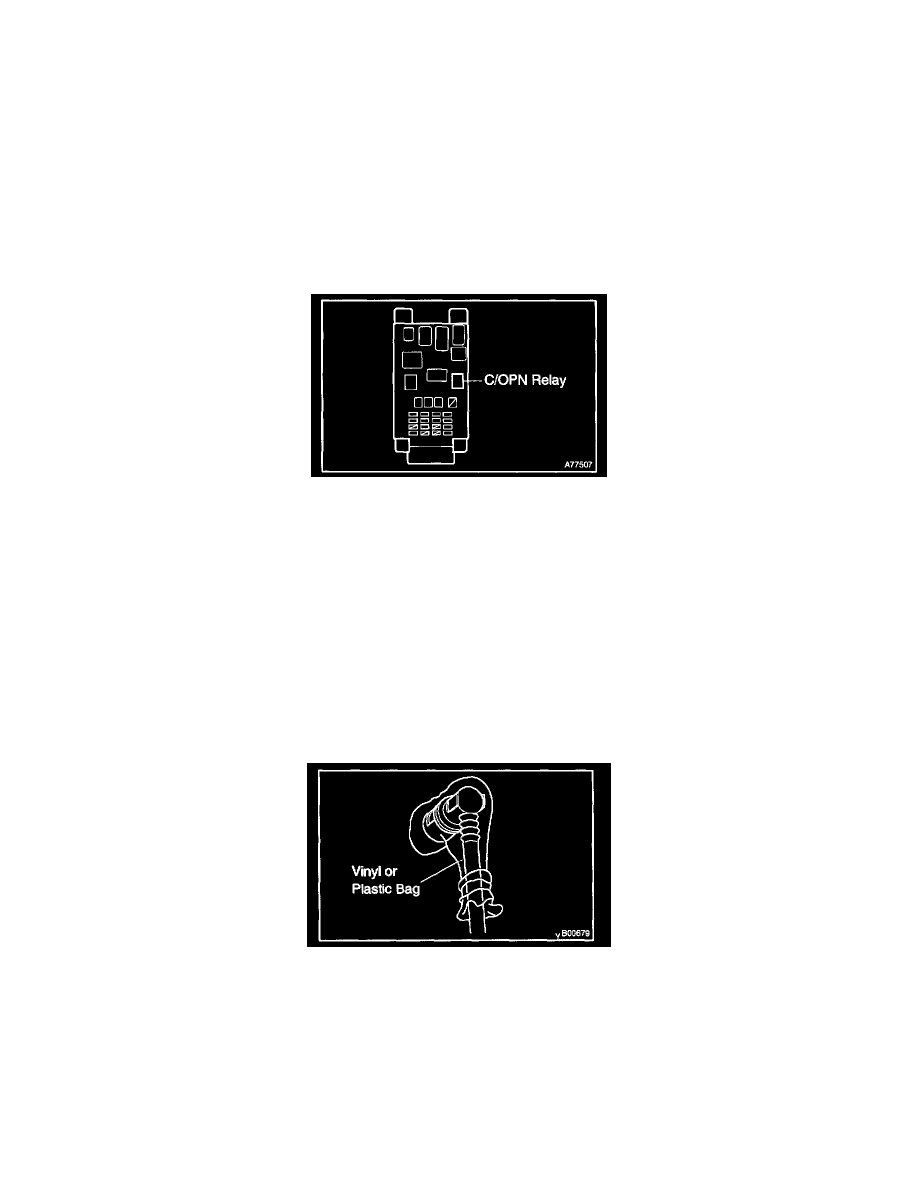

a. Remove the circuit opening relay from the instrument panel junction block.
b. Start the engine. After the engine stopped, turn the ignition switch OFF.

HINT:  Possibly DTC P0171 (system too lean) will be set

c. Check that the engine does not start.
d. Remove the fuel tank cap, and let the air out of the fuel tank.
e. Disconnect the negative (-) battery cable.
f.

Reinstall the circuit opening relay.

3. FUEL SYSTEM

a. When disconnecting the high fuel pressure line, a large amount of gasoline will spill out, so observe these procedures.

1. Discharge the pressure in the fuel system.
2. Disconnect the fuel pump tube.
3. Drain the fuel that remains inside the fuel pump tube.

4. In order to prevent the disconnected fuel pump tube from being damaged and foreign objects from being introduced, cover with a vinyl or

plastic bag.

5. Place a tray under the vehicle or point of disconnection to catch any fuel that may spill.
