CARB OBD II

^

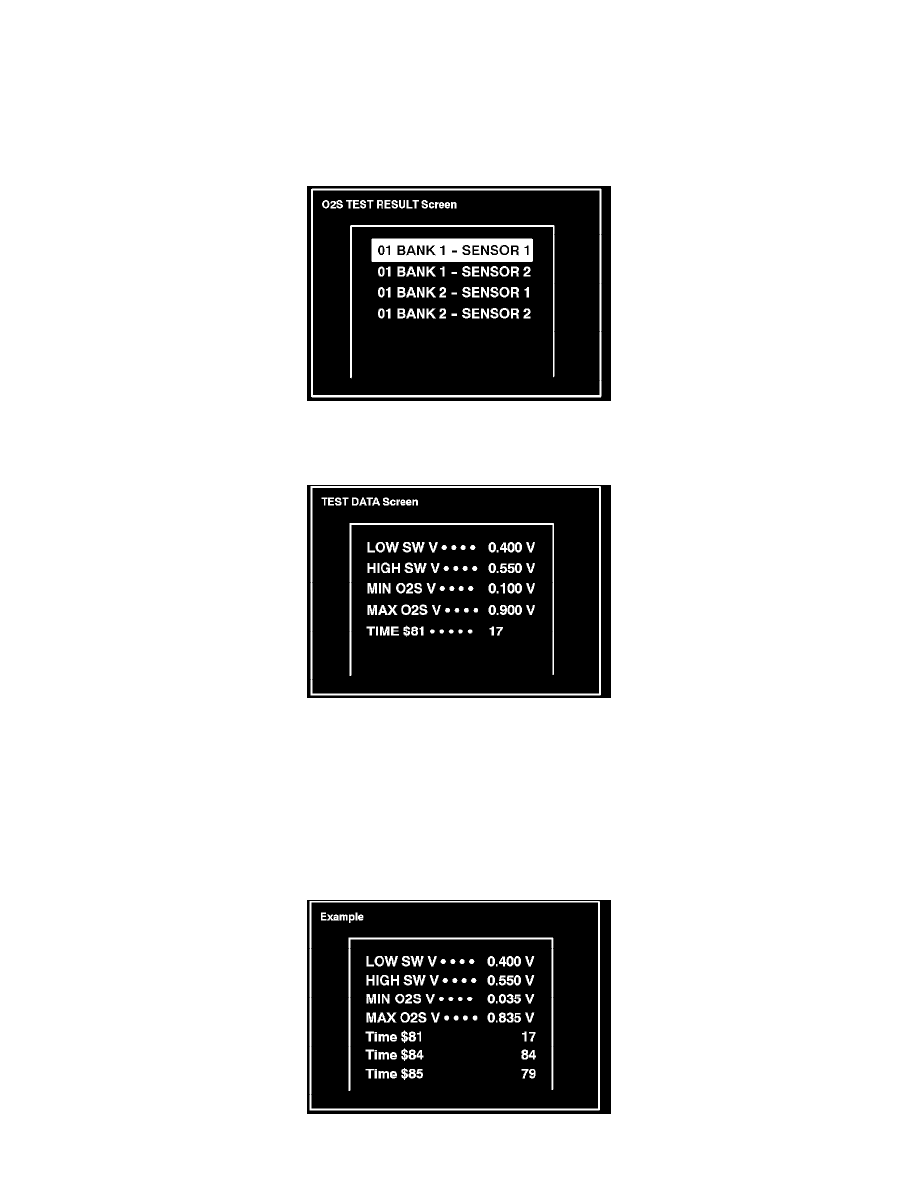

O2S TEST RESULTS

A list of the available oxygen sensors will be displayed.

2.

Select the desired oxygen sensor and press Enter.

NOTE:

The monitor result of the A/F sensor will not be displayed. If you select "Bank 1-Sensor 1" or Bank 2-Sensor 1" for a vehicle equipped with an
A/F sensor, the Diagnostic Tester will display "No parameter to display."

3.

Compare the test results with the values listed in the Failure Threshold Chart.

* Although this procedure references the Toyota Diagnostic Tester, the 02S test results can be checked using a generic OBDII scantool. Refer to
your OBDII scantool operator's manual for specific procedures.

Comparing 02S Test Results to Failure Thresholds

1.

Determine the correct 02S Failure Threshold Chart for your vehicle by looking in the "02S Application Table," shown in this bulletin.

2.

Select appropriate year, model, and engine for specified 02S Failure Threshold Chart.

3.

Compare 02S test results with the specified 02S Failure Threshold Chart. It may be necessary to convert 02S test results to a specific measurement
