m. Remove the valve lifters.

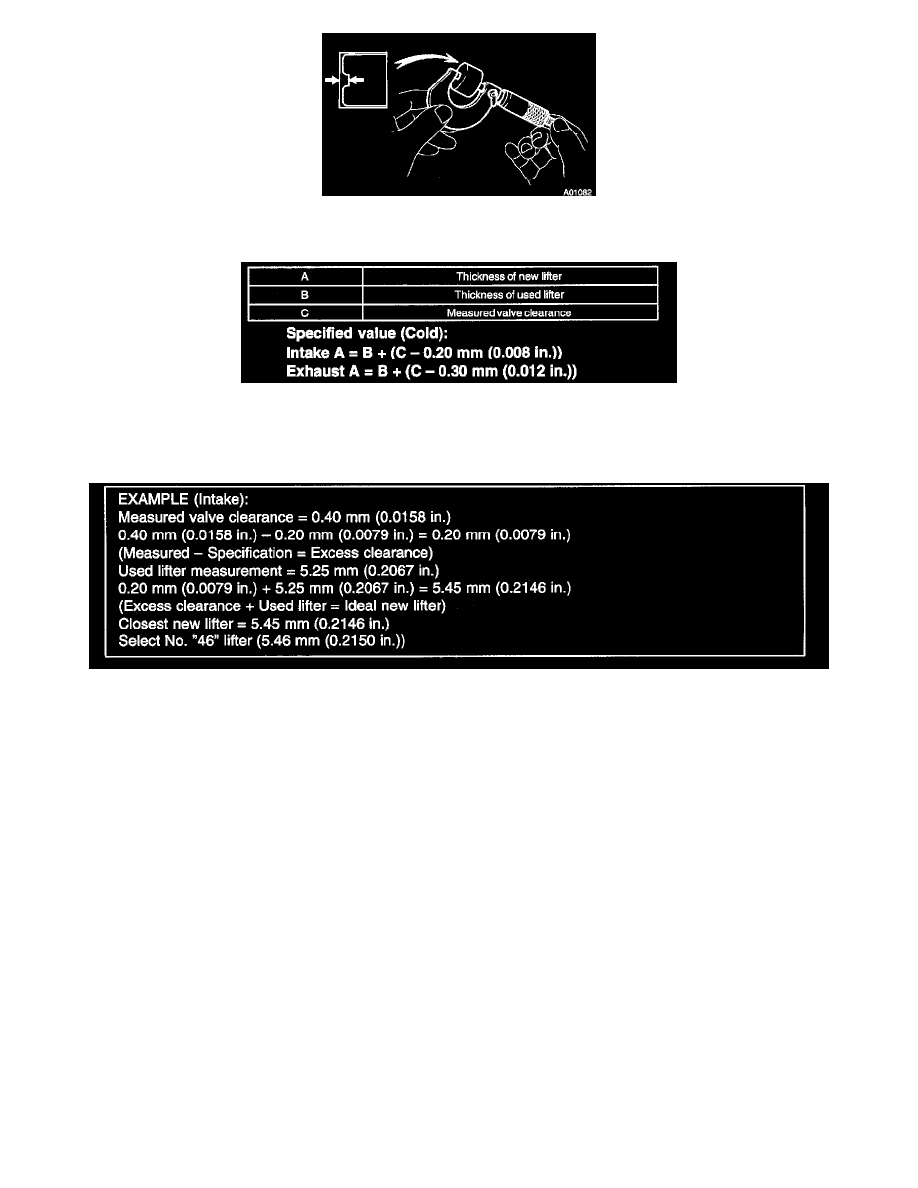

n. Using a micrometer, measure the thickness of the removed lifter.

o. Calculate the thickness of a new lifter so that the valve clearance comes within the specified value.

Specified value (Cold):

Intake A = B - (C - 0.20 mm (0.008 in.)
Exhaust A = B - (C - 0.30 mm (0.012 in.)

p. Select a new lifter with a thickness as close as possible to the calculated values.

HINT:
^

Lifters are available in 35 sizes in increments of 0.020 mm (0.0008 in.), from 5.060 mm (0.1992 in.) to 5.740 mm (0.2260 in.).

^

Refer to the New Lifter Thickness table on the next 2 pages.
