VEHICLE INVOLVED IN COLLISION AND AIRBAG IS DEPLOYED
a. Replace the airbag front sensor assembly.

SEAT POSITION AIRBAG SENSOR

VEHICLES NOT INVOLVED IN COLLISION
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

VEHICLE INVOLVED IN COLLISION
a. Perform a diagnostic system check.
b. Perform a visual check for damage to the seat position airbag sensor even if the airbag was not deployed:

-

Cracks, dents or chips in the case.

-

Cracks, dents, chips and scratches in the connector.

AIRBAG SENSOR ASSEMBLY CENTER

VEHICLE NOT INVOLVED IN COLLISION
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

VEHICLE INVOLVED IN COLLISION AND AIRBAG IS NOT DEPLOYED
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

VEHICLE INVOLVED IN COLLISION AND AIRBAG IS DEPLOYED
a. Replace the airbag sensor assembly center.

SEAT BELT

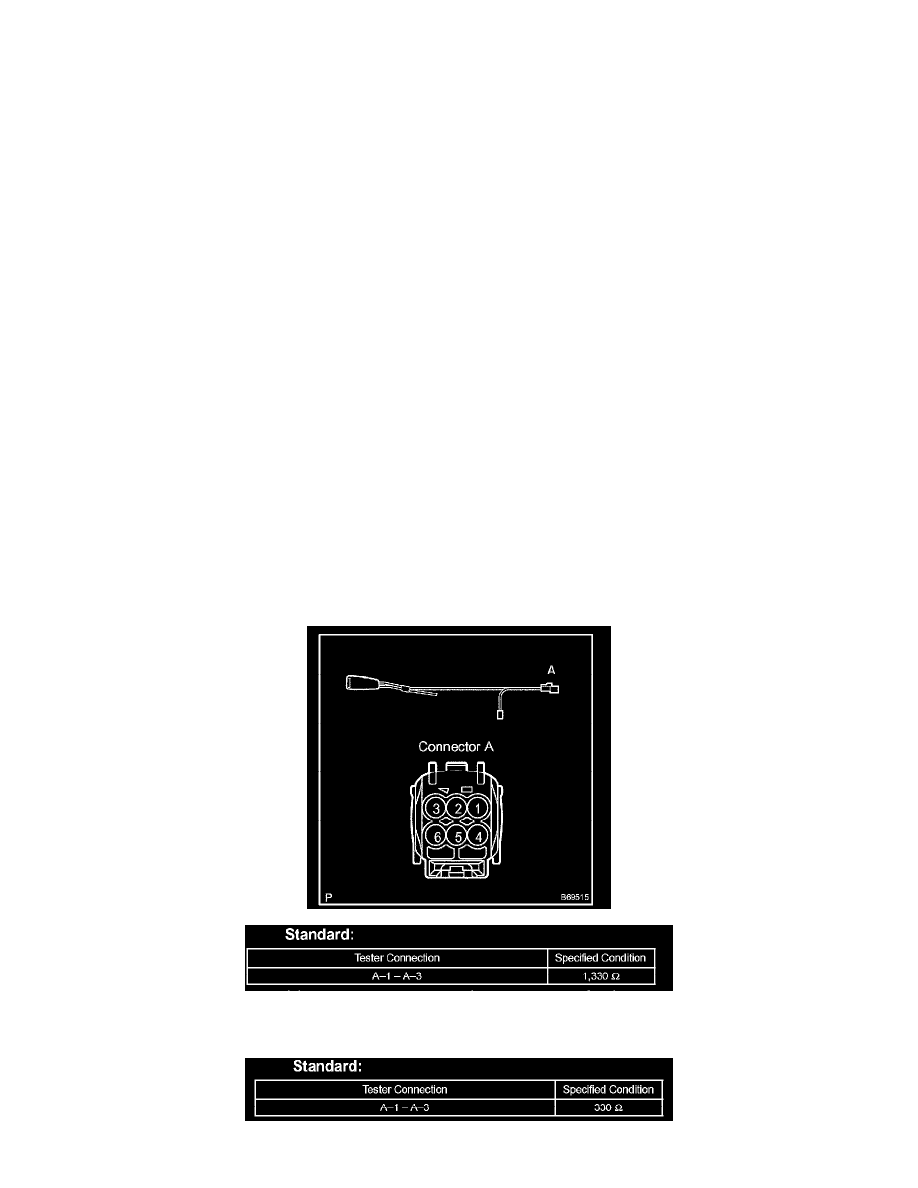

INSPECT FRONT SEAT INNER BELT ASSEMBLY RH
a. Check the buckle switch.

1. Fasten the seat belt (Buckle switch is ON).

2. Check the resistance between the terminals.
3. Release the seat belt (Buckle switch is OFF).
