Scion xB L4-15L Workshop Service and Repair Manuals

19. INSTALL REAR SEAT INNER W/CENTER BELT ASSY RH

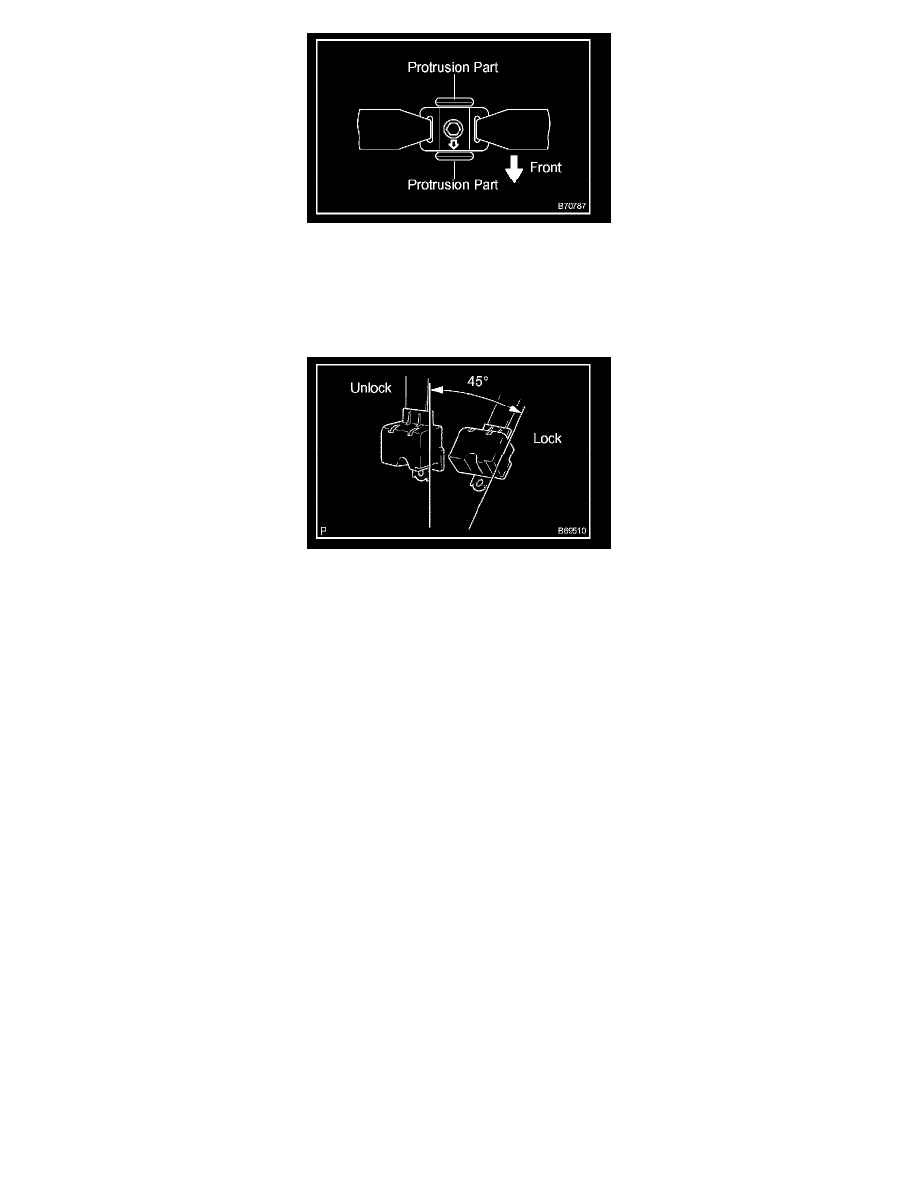

a. Install the floor anchor and belt with the bolt as shown in the illustration.

Torque: 42 Nm (430 kgf.cm, 31 ft.lbf)

NOTE:  Make sure that the anchor part does not run onto the protrusion part of the floor panel.

20. INSTALL REAR SEAT BELT ASSY OUTER CENTER

a. Install the belt on the retractor side with the nut.

Torque: 42 Nm (430 kgf.cm, 31 ft.lbf)

b. Install the shoulder belt cover.
c. Install the seatback board center.
d. Check the degree of tilt when the belt begins to lock the ELR.

1. Check that the belt does not lock within 15° of tilt in all directions but locks with over 45° of tilt when gently moving the retractor.

If operation is not as specified, replace the belt assy.

e. Install the belt with the bolt.

Torque: 42 Nm (430 kgf.cm, 31 ft.lbf)

f.

Check the ELR lock.

NOTE:  The check should be performed with the assembly installed.

1. Check that the belt locks by pulling it out quickly after installation.

HINT:  The seat belt does not lock when it is pulled out to a length of 955 mm (37.60 in.) or less.
If operation is not as specified, replace the belt assy.

g. Check the fastening function of the child restraint system.

NOTE:  The check should be performed with the assembly installed.

1. Check that the belt can not be pulled out any more but rewinds after being pulled out fully.
2. Check that the belt can be pulled out and rewound after it has been fully rewound.

If operation is not as specified, replace the belt assy.

21. INSTALL REAR SEAT 3 POINT TYPE BELT ASSY OUTER

a. Install the belt with the bolt on the retractor side.
