Impact Sensor: Service and Repair
Airbag Sensor Front LH

Airbag Assembly Connectors

DISCONNECTION

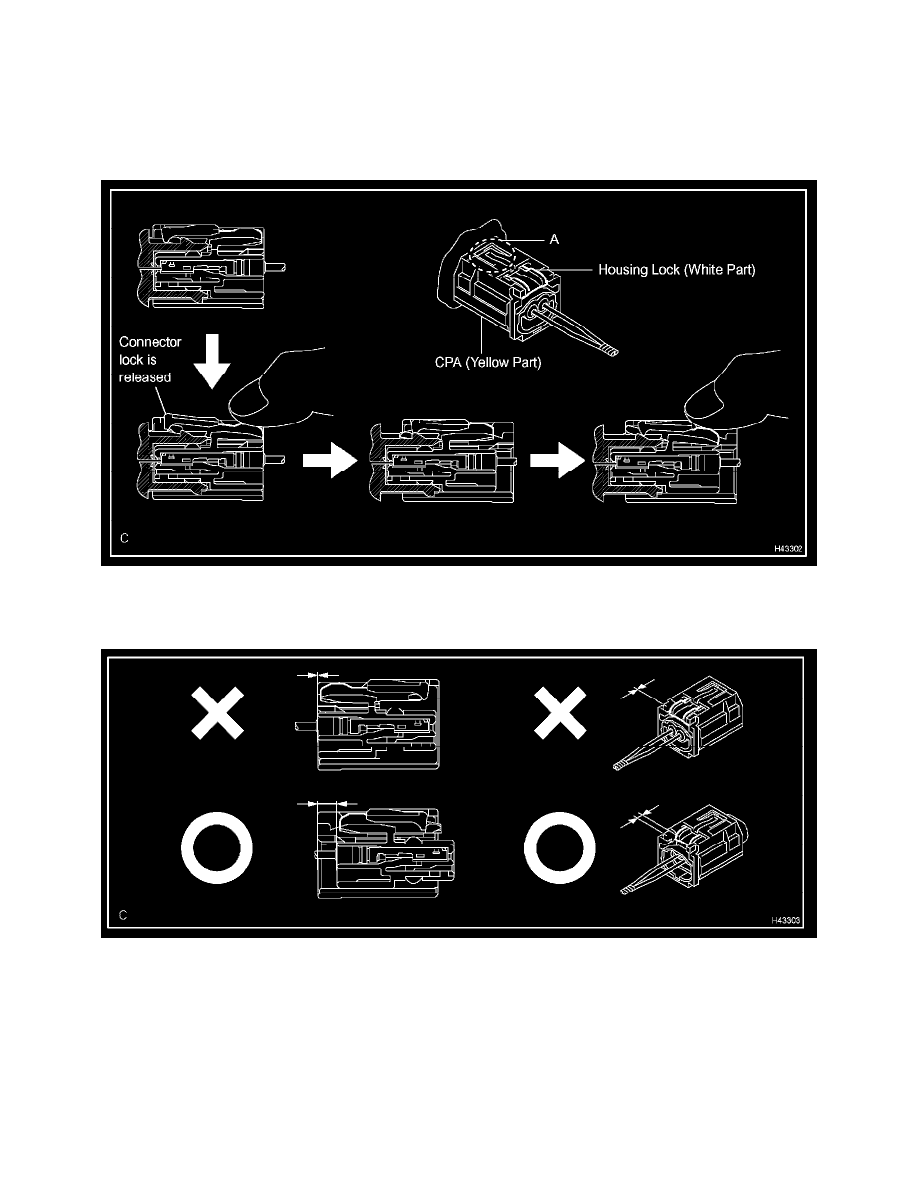

a. Push down the housing lock (white part) and slide the CPA (yellow part). (At this time, the connector cannot be disconnected yet).

b. Push down the housing lock (white part) again and disconnect the connector.

HINT:  Do not push down the A part shown in the illustration when disconnecting.

c. After disconnecting the connector, check that the position of the housing lock (the white part) is as shown in the illustration.

CONNECTION
