c. Inspect slip rings.

1. Using vernier calipers, measure the slip ring diameter.

Standard diameter: 14.2 to 14.4 mm (0.559 to 0.567 in.)
Minimum diameter: 12.8 mm (0.504 in.)
If the diameter is less than minimum, replace the rotor.

d. Inspect the bearing.

1. Inspect the bearing is not rough or worn. If necessary, replace the generator rotor.

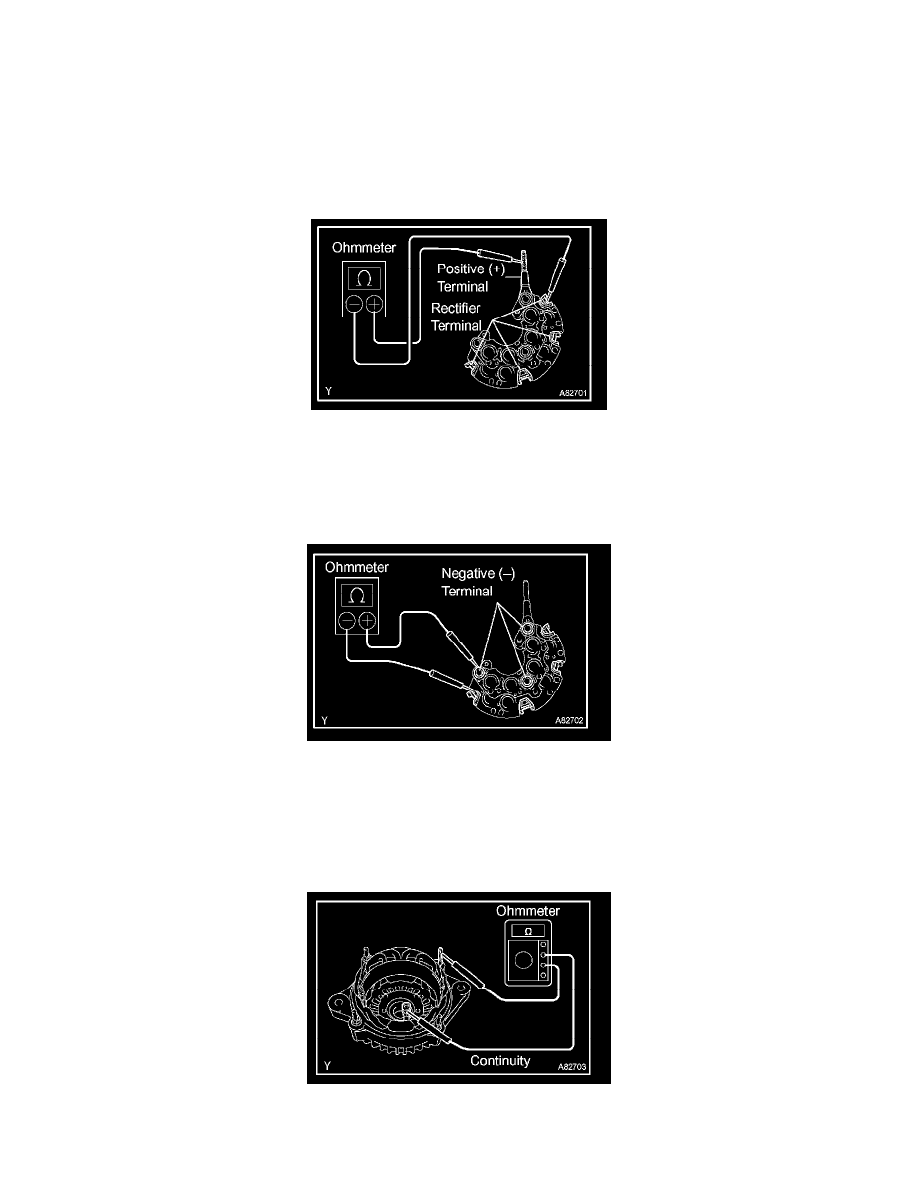

9. INSPECT GENERATOR HOLDER W/RECTIFIER

a. Inspect the positive (+) rectifier.

1. Using an ohmmeter, connect one tester probe to the positive (+) terminal and the other to each rectifier terminal.
2. Reverse the polarity of the tester probes and repeat step (1).
3. Check that one shows continuity and the other shows no continuity.

If continuity is not as specified, replace the rectifier holder.

b. Inspect the negative (-) rectifier.

1. Using an ohmmeter, connect one tester probe to each negative (-) terminal and the other to each rectifier terminal.
2. Reverse the polarity of the tester probes and repeat step (1).
3. Check that one shows continuity and the other shows no continuity.

If continuity is not as specified, replace the rectifier holder.

10. INSPECT STATOR COIL

a. Inspect the stator coil for open circuit.

1. Using an ohmmeter, check that there is continuity between the coil leads.
