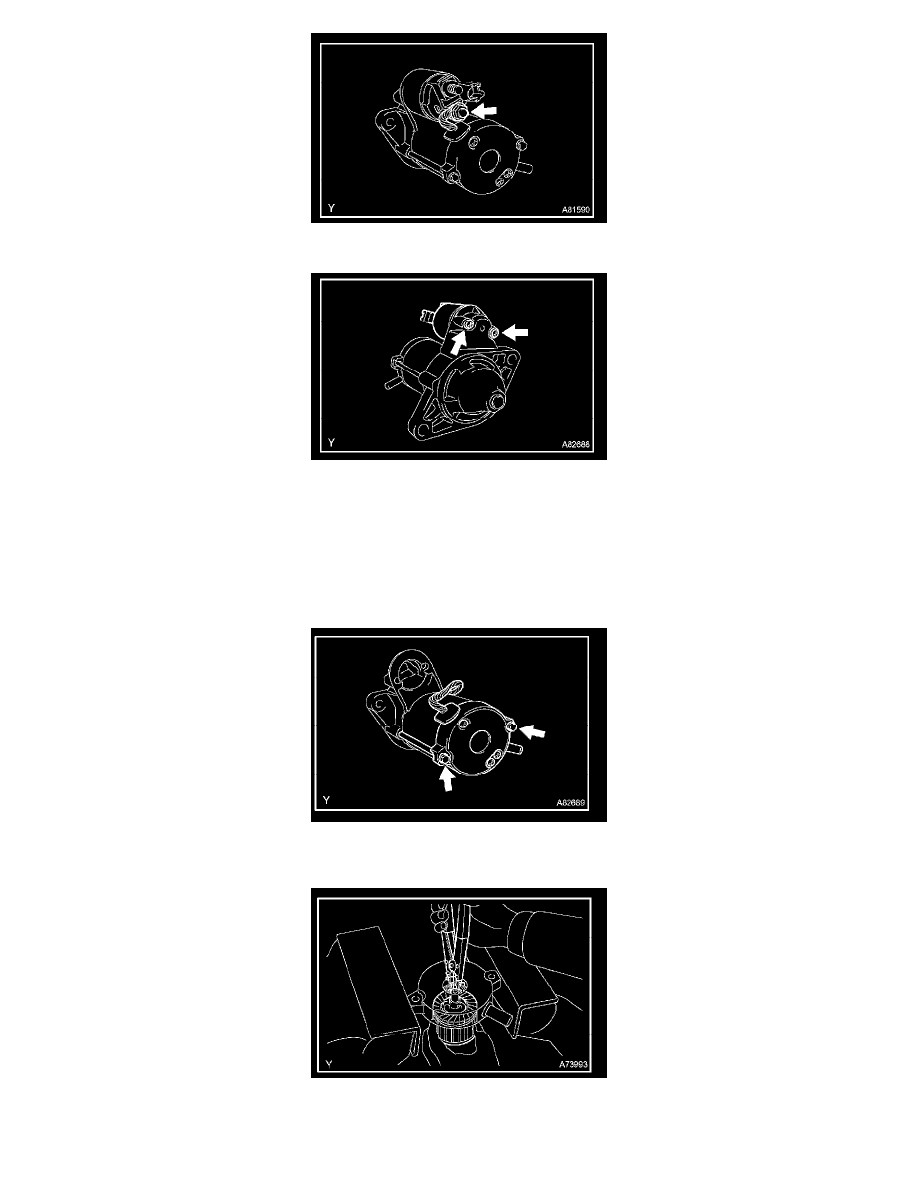

a. Remove the nut, and disconnect the lead wire from the repair service starter kit.

b. Remove the 2 screws holding the repair service starter kit to the starter housing.
c. Remove the repair service starter kit.
d. Remove the return spring and plunger.

2. REMOVE STARTER COMMUTATOR END FRAME COVER

a. Using a screwdriver, remove the cover.

3. REMOVE STARTER ARMATURE ASSY

a. Remove the 2 through bolts, and pull out the starter yoke assy and commutator end frame assy together.
b. Remove the starter yoke assy from the commutator end frame assy.

c. Using snap ring pliers, remove the snap ring and plate washer.
d. Remove the starter armature assy from the commutator end frame assy.
