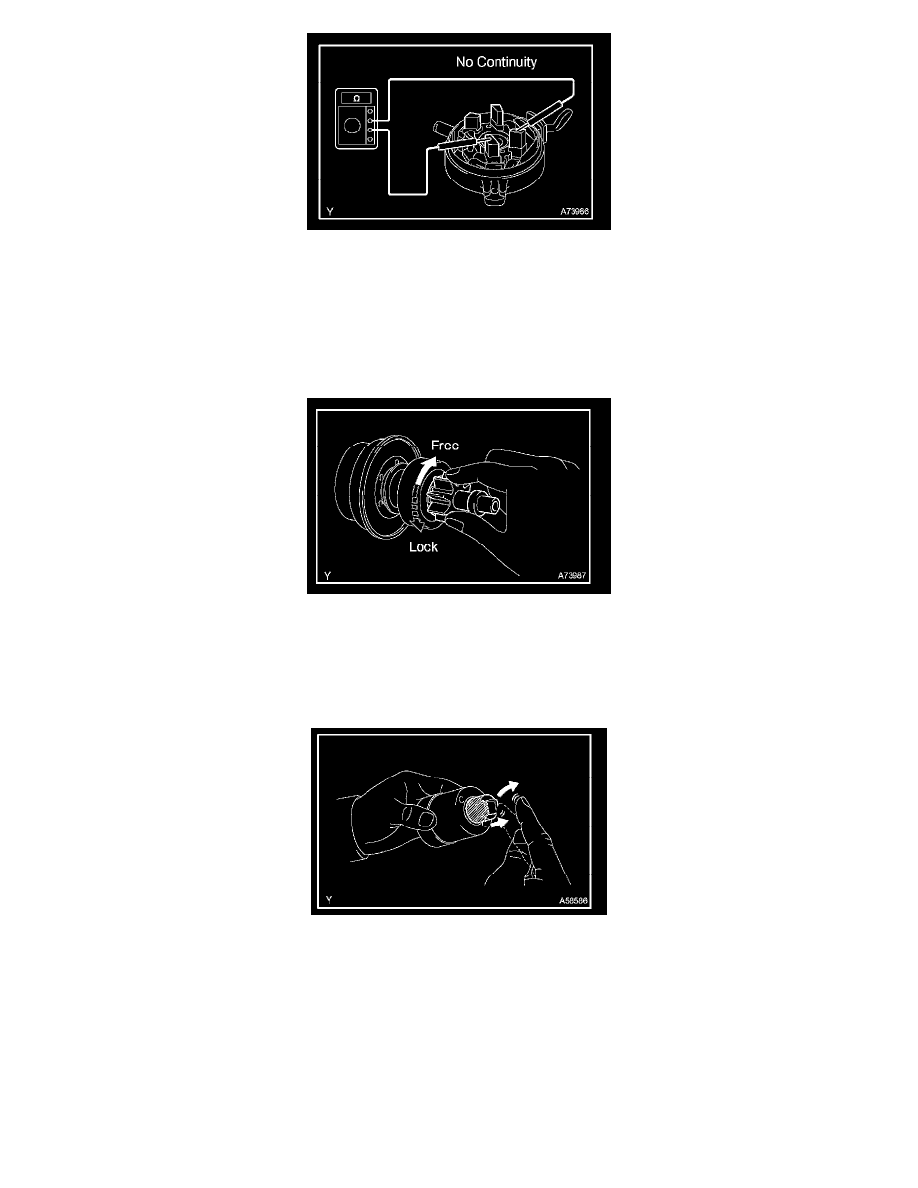

b. Inspect the brush holder.

1. Using an ohmmeter, check that there is no continuity between the positive (+) and negative (-) brushes.

If the there is continuity, repair or replace the starter assy.

9. INSPECT STARTER CENTER BEARING CLUTCH SUB-ASSY

a. Inspect the gear teeth on the planetary gear, internal gear and starter clutch for wear or damage.

If the gear is damaged, replace it.
If damaged, replace the gear or clutch assembly. If damaged, also check the drive plate ring gear for wear or damage.

b. Inspect the starter clutch.

1. Rotate the clutch pinion gear clockwise and check that it turns freely. Try to rotate the clutch pinion gear counterclockwise and check that

it locks.
If necessary, replace the center bearing clutch sub-assy.

10. INSPECT REPAIR SERVICE STARTER KIT

a. Inspect the plunger.

1. Push in the plunger and check that it returns quickly to its original position.

If necessary, replace the starter assy.
