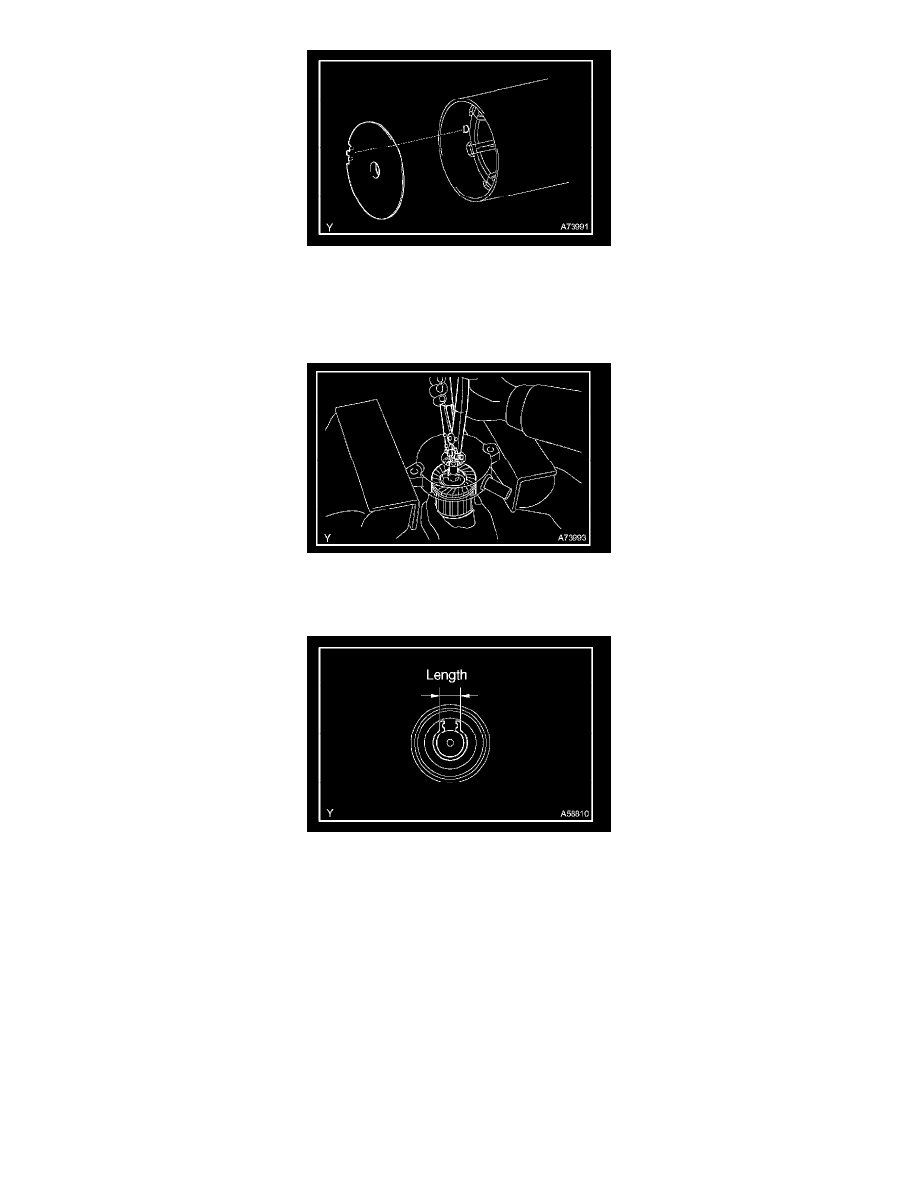

13. INSTALL STARTER ARMATURE PLATE

a. Insert the starter armature plate to the starter yoke assy.
b. Align the cutout of the plate with the inside protrusion of the starter yoke, and install the plate.

14. INSTALL STARTER ARMATURE ASSY

a. Apply grease to the washer plate and armature shaft.
b. Install the armature shaft to the starter commutator end frame assy.
c. Using snap ring pliers, install the plate washer and snap ring.

d. Using vernier calipers, measure the snap ring length.

Maximum length: 5.0 mm (0.197 in.)

If the length is greater than maximum, replace it with a new snap ring.

15. INSTALL STARTER COMMUTATOR END FRAME COVER
