Toe-in

If the toe-in is not within the specified value, adjust it at the rack ends.

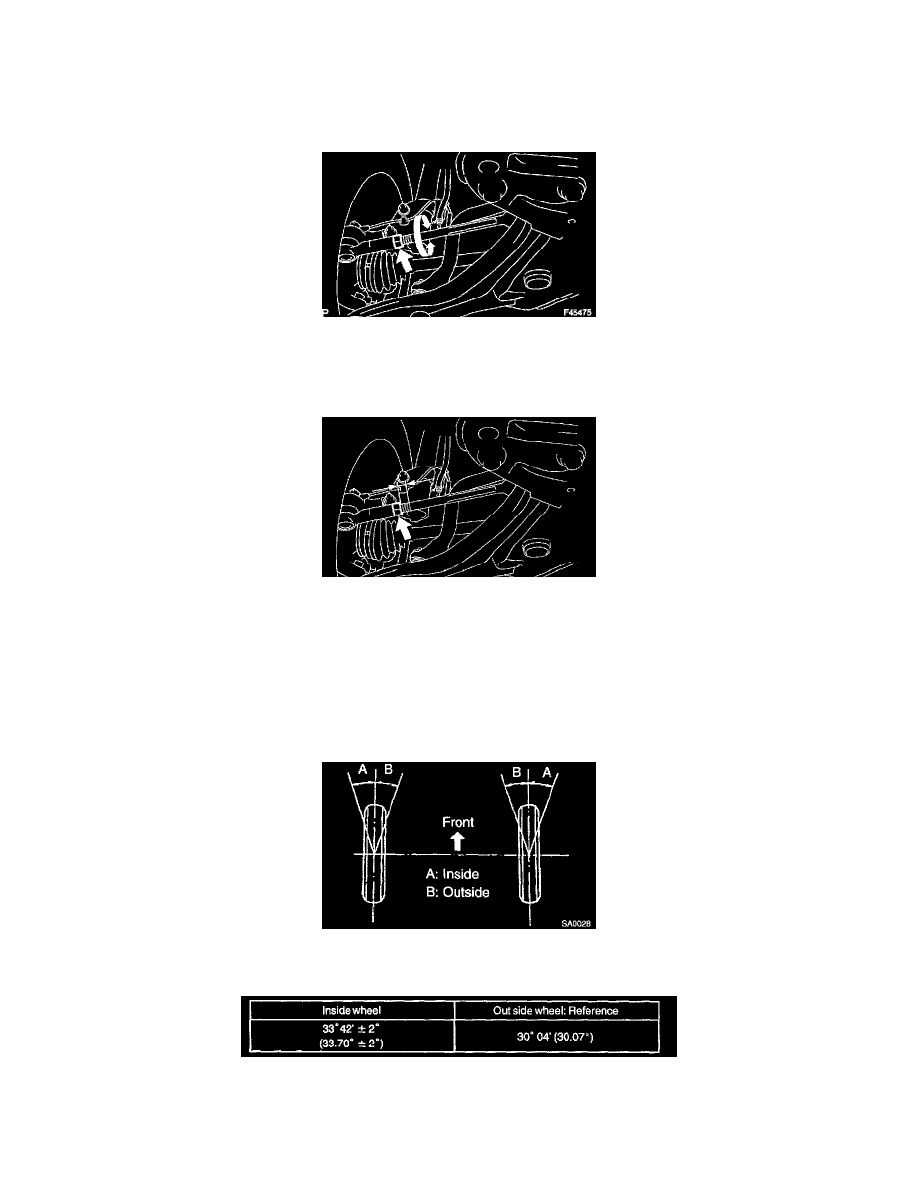

4. ADJUST TOE-IN

a. Remove the rack boot set clips.

b. Loosen the tie rod end lock nuts.
c. Turn the right and left rack ends by an equal amount to adjust the toe-in.

HINT:  Adjust the toe-in to the center of the specified value.

d. Make sure that the lengths of the right and left rack ends are the same.

Rack end length difference: 1.5 mm (0.059 inch) or less

e. Torque the tie rod end lock nuts.

Torque: 74 Nm (750 kgf-cm, 54 ft. lbs.)

f.

Place the boots on the seats and install the clips.

HINT:  Make sure that the boots are not twisted.

5. PERFORM VSC SYSTEM CALIBRATION

6. INSPECT WHEEL ANGLE

a. Turn the steering wheel fully and measure the turning angle.

Wheel Turning Angle

Wheel turning angle
