b. Align the straight pin of the housing rear with the dents of the cam ring, the side plate front and the housing front, and install the housing rear

with the 4 bolts.
Torque: 22 Nm (224 kgf-cm, 16 ft. lbs.)

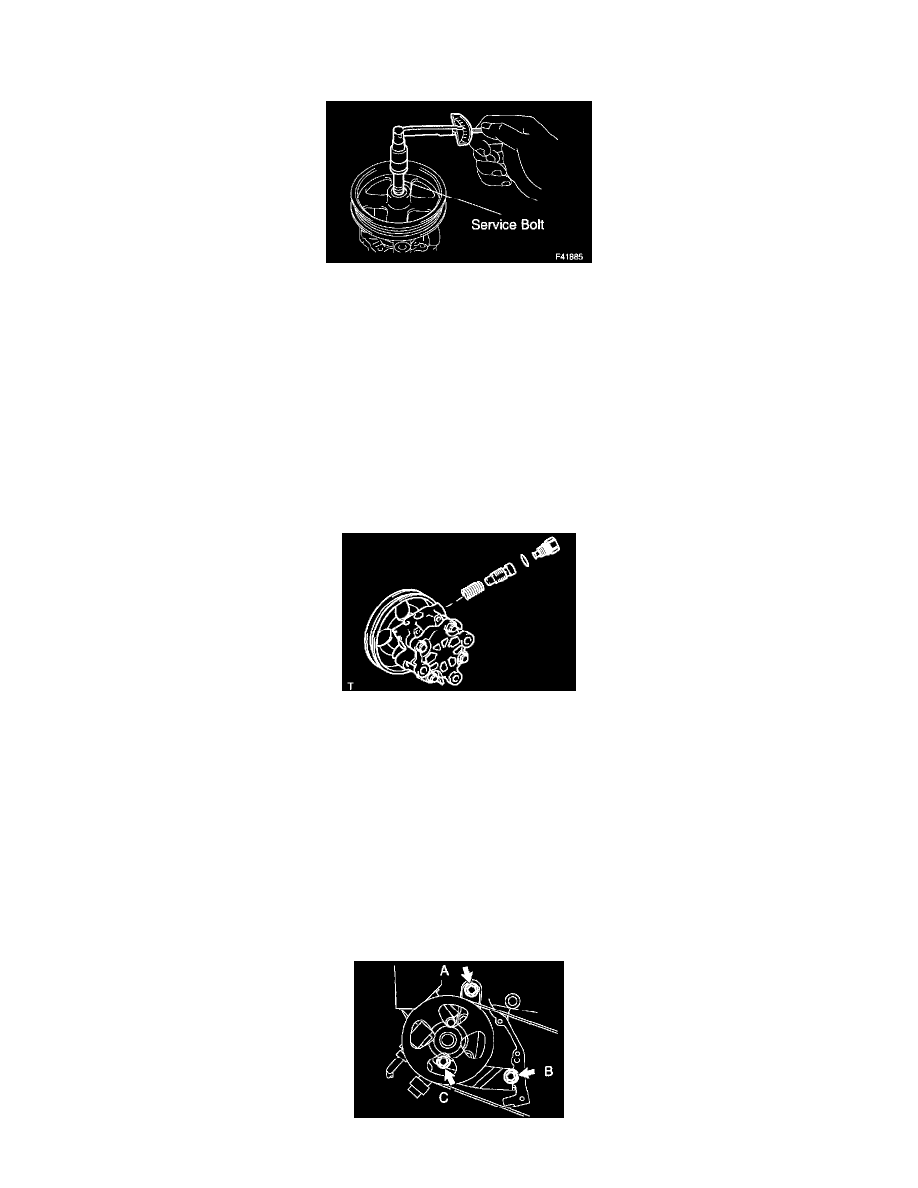

39. INSPECT PRELOAD

a. Check that the pump rotates smoothly without abnormal noise.
b. Temporarily install the service bolt.

Recommended service bolt:
Thread diameter: 10 mm (0.39 inch)
Thread pitch: 1.25 mm (0.0492 inch)
Bolt length: 50 mm (1.97 inch)

c. Using a torque wrench, check the pump rotating torque.

Rotating torque: 0.27 Nm (2.8 kgf-cm. 2.4 inch lbs.) or less
If the rotating torque is not as specified, check installation of the housing oil seal.

40. INSTALL POWER STEERING OIL PRESSURE SENSOR

a. Apply power steering fluid to a new O-ring and install it to the oil pressure sensor.
b. Install the oil pressure sensor to the housing front.

Torque: 21 Nm (214 kgf-cm, 15 ft. lbs.)

41. INSTALL FLOW CONTROL VALVE

a. Apply power steering fluid to the compression spring and the flow control valve.
b. Install the compression spring and the flow control valve.
c. Apply power steering fluid to a new O-ring and install it to the pressure port union.
d. Install the pressure port union.

Torque: 69 Nm (704 kgf-cm, 51 ft. lbs.)

42. INSTALL PUMP BRACKET FRONT

a. Install the bracket front and the bracket rear with the 2 bolts.

Torque: 44 Nm (449 kgf-cm, 32 ft. lbs.)

43. INSTALL VANE PUMP OIL RESERVOIR ASSY

a. Apply power steering fluid to a new O-ring and install it to the oil reservoir assy.
b. Install the oil reservoir assy with the 3 bolts to the housing front.

Torque: 9.0 Nm (92 kgf-cm, 80 inch lbs.)

44. INSTALL VANE PUMP OIL RESERVOIR CAP SUB-ASSY
