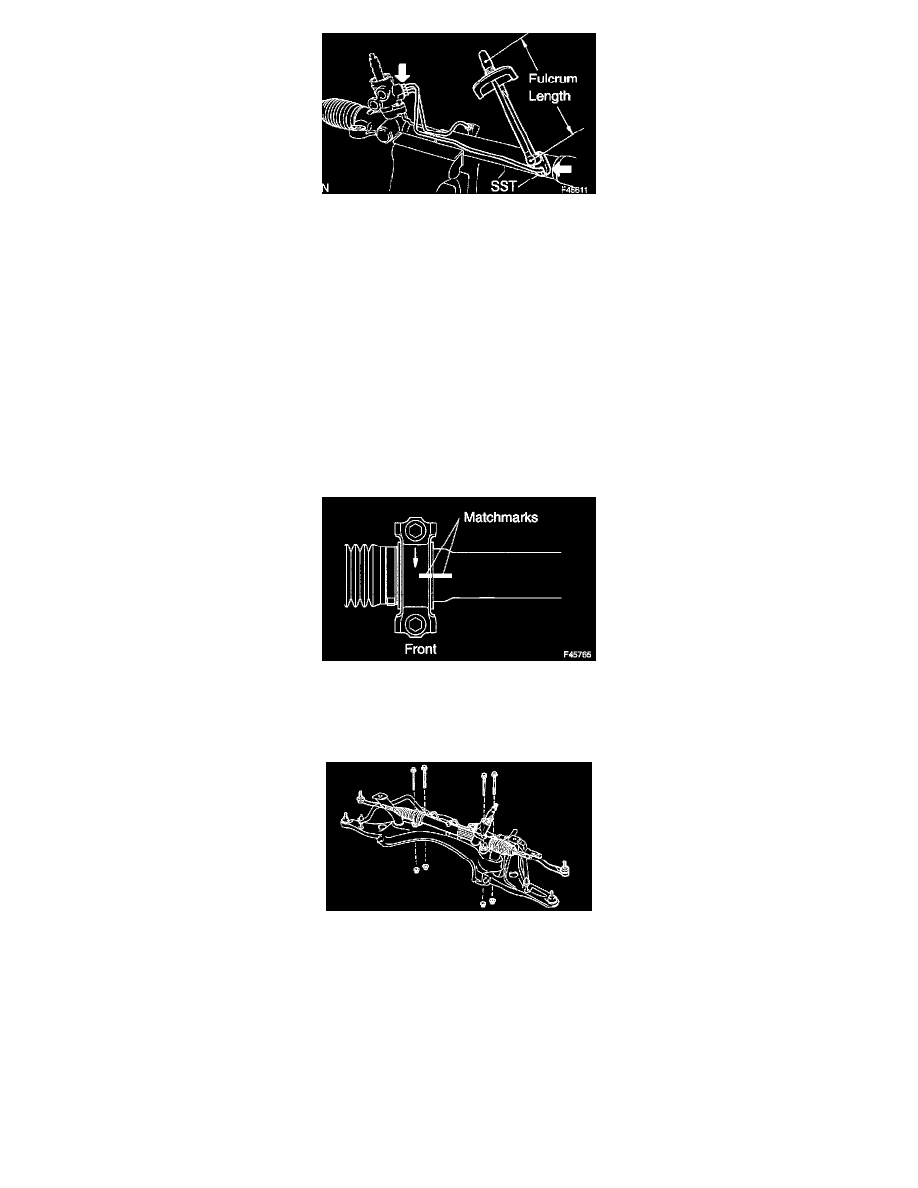

67. INSTALL STEERING RIGHT TURN PRESSURE TUBE

a. Apply power steering fluid to the 2 new O-rings and install them to the right turn pressure tube.
b. Using SST, install the right turn pressure tube to the steering link assy.

SST 09023-38200
Torque: 12 Nm (118 kgf-cm, 9 ft. lbs.)

HINT:
^

Use a torque wrench with a fulcrum length of 250 mm (9.84 inch).

^

This torque value is effective when SST is parallel to a torque wrench.

68. INSTALL STEERING LEFT TURN PRESSURE TUBE

SST 09023-38200

HINT:  Perform the same procedure on the other side.

69. INSTALL POWER STEERING LINK ASSY

a. Install the grommet No.2 to the steering link assy.
b. Align the matchmarks and install the bracket No.2 to the steering link assy.

NOTICE:  Install the bracket with the inscribed mark facing to the front of the vehicle.

c. Install the steering link assy with the 4 bolts and the nuts.

Torque: 74 Nm (749 kgf-cm, 54 ft. lbs.)

NOTICE:
^

Torque the bolt with the nut fixed as the nut has its own stopper.

^

Do not turn the nut.
