Seals and Gaskets: Service and Repair

FRONT DIFFERENTIAL OIL SEAL (ATM)

REPLACEMENT
1. REMOVE FRONT WHEELS
2. REMOVE ENGINE UNDER COVER RH
3. REMOVE ENGINE UNDER COVER LH
4. DRAIN AUTOMATIC TRANSAXLE FLUID

a. Remove the drain plug and gasket, and drain ATF.
b. Install a new gasket and the drain plug.

Torque: 49 Nm (500 kgf-cm, 36 ft. lbs.)

5. REMOVE FRONT DRIVE SHAFT ASSY RH
6. REMOVE FRONT DRIVE SHAFT ASSY LH

SST 09520-01010, 09520-24010 (09520-32040)

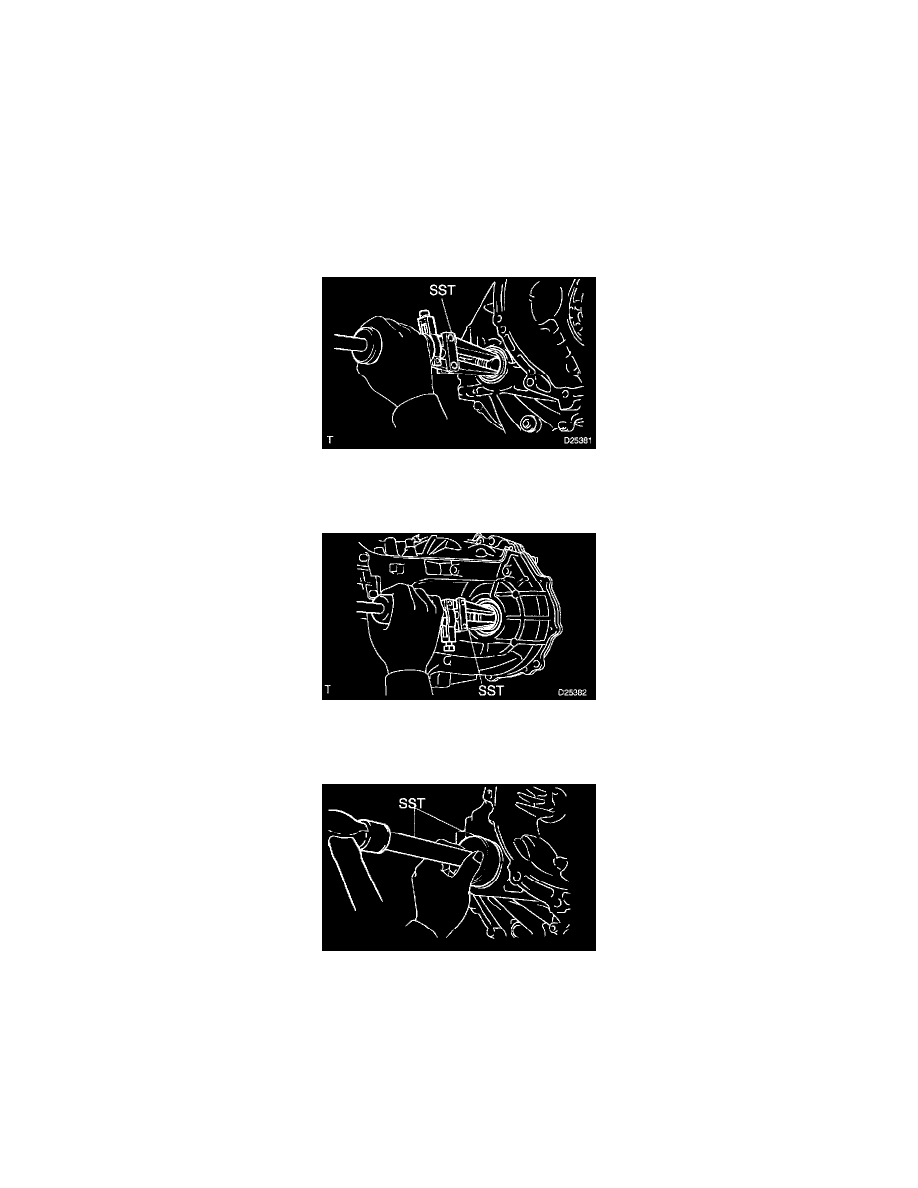

7. REMOVE FRONT TRANSAXLE CASE OIL SEAL(RH)

a. Using SST, pull out the oil seal.

SST 09308-00010

8. REMOVE TRANSAXLE CASE OIL SEAL(LH)

a. Using SST, pull out the oil seal.

SST 09308-00010

9. INSTALL FRONT TRANSAXLE CASE OIL SEAL(RH)

a. Using SST and a hammer, drive in a new oil seal.

SST 09550-14010, 09950-70010 (09951-07200)
Oil seal drive in depth: 2.0 - 0.5 mm (0.079 - 0.020 in.)

b. Coat the lip of the oil seal with MP grease.
