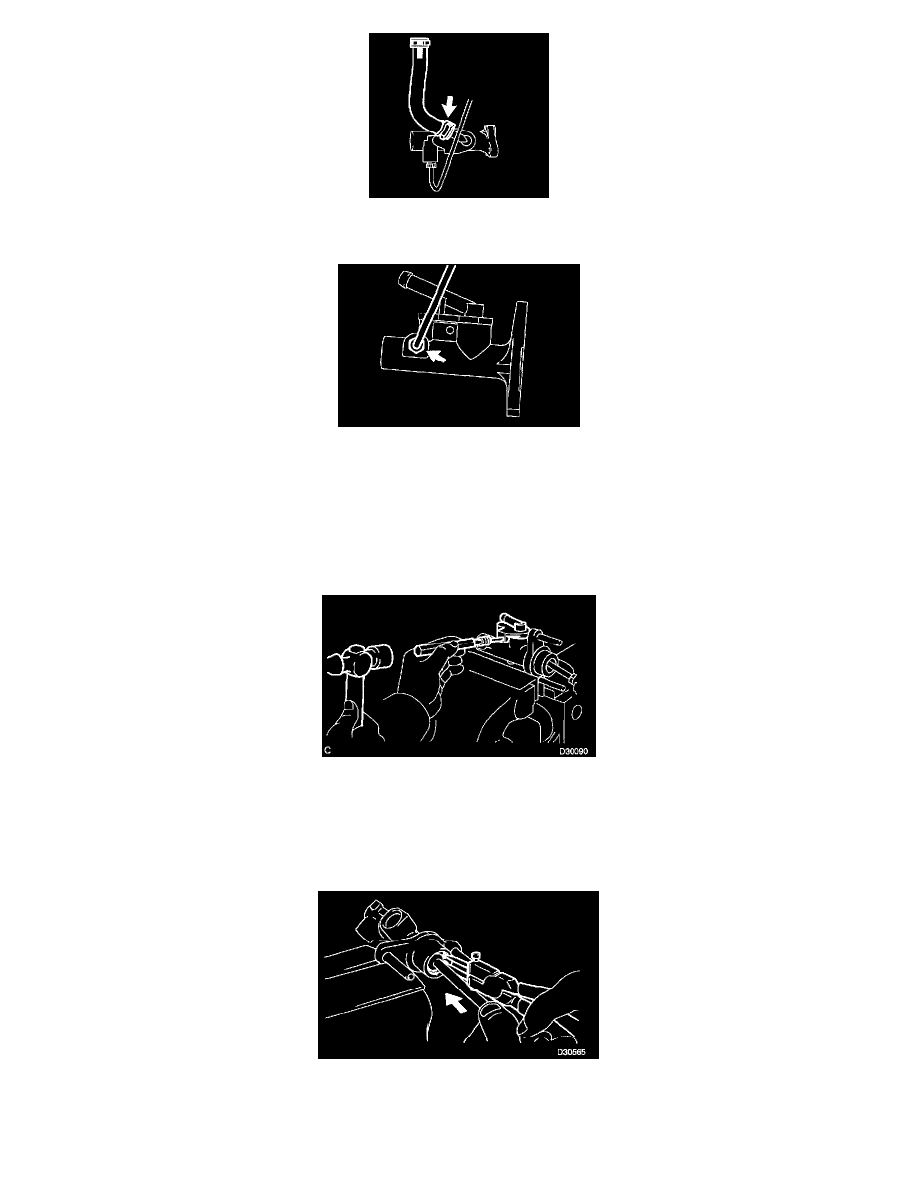

7. REMOVE CLUTCH RESERVOIR TUBE

a. Loosen the clip and remove the clutch reservoir tube from the clutch master cylinder assy.

8. DISCONNECT CLUTCH MASTER CYLINDER TO FLEXIBLE HOSE TUBE

a. Using SST, disconnect the flexible hose tube.

SST 09023-00100

HINT:  Use a container to catch the fluid.

9. REMOVE CLUTCH MASTER CYLINDER ASSY

a. Remove the 2 nuts and clutch master cylinder assy.

10. REMOVE CLUTCH MASTER CYLINDER KIT

a. Using a pin punch and a hammer, drive out the slotted spring pin.
b. Remove the inlet union and the grommet.
c. Loosen the lock nut, and remove the push rod clevis.
d. Remove the lock nut from the push rod.
e. Remove the boot from the cylinder body.

f.

While pushing the push rod, remove the snap ring using snap ring pliers.

g. Remove the push rod from the cylinder body.

NOTICE:  The piston may pop out of the cylinder body. Therefore, slowly remove the push rod from the cylinder body.
