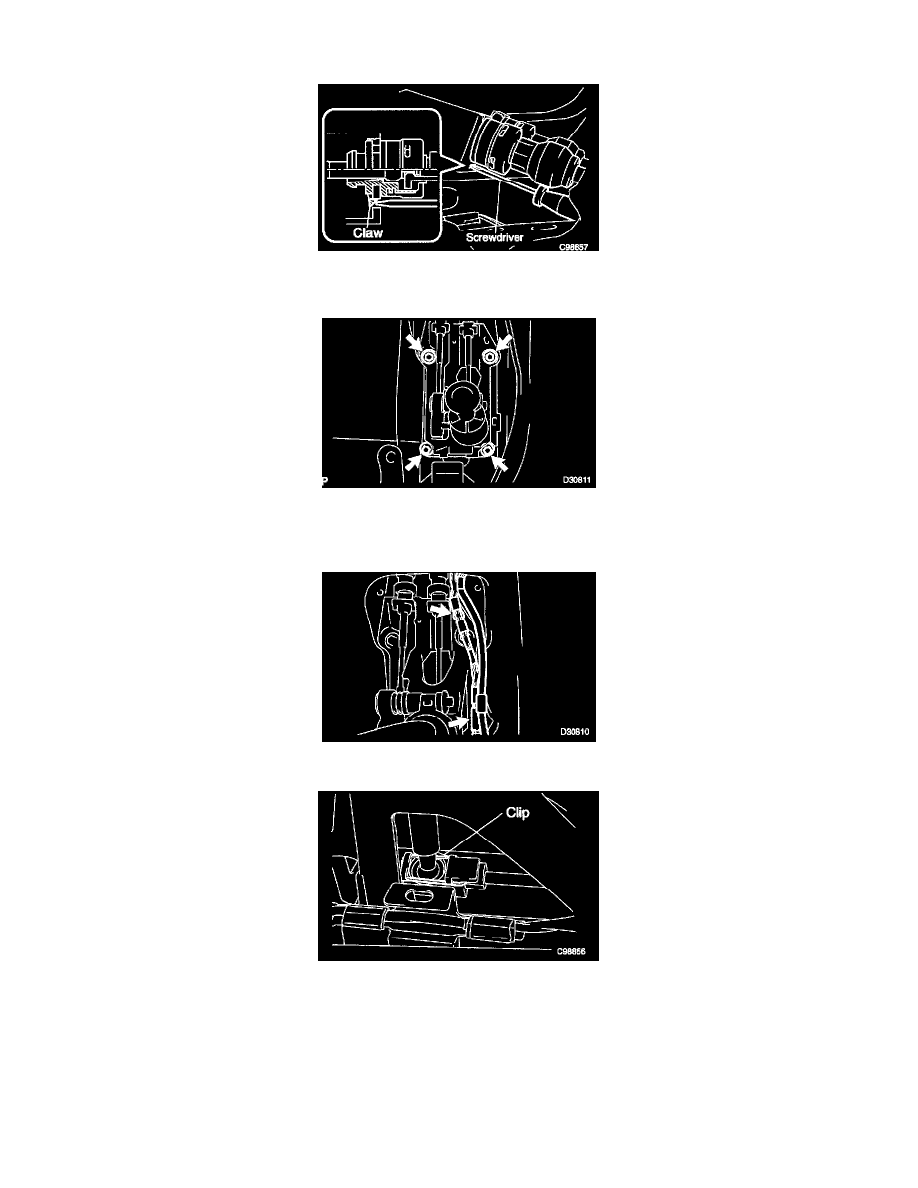

d. Remove the clip, and separate the cable end of the transmission control shift cable from the floor shift shift lever assy.

e. Using a screwdriver, release the claw.
f.

Separate the transmission control shift cable from the floor shift shift lever assy.

5. INSTALL FLOOR SHIFT SHIFT LEVER ASSY

a. Install the shift lever assy with the 4 bolts.

Torque: 12 Nm (120 kgf-cm, 9 ft. lbs.)

b. Install the wire harness.

6. CONNECT TRANSMISSION CONTROL CABLE ASSY

a. Connect the transmission control shift cable to the floor shift shift lever assy.
b. Connect the end of the transmission control shift cable to the floor shift shift lever assy and install the clip.
