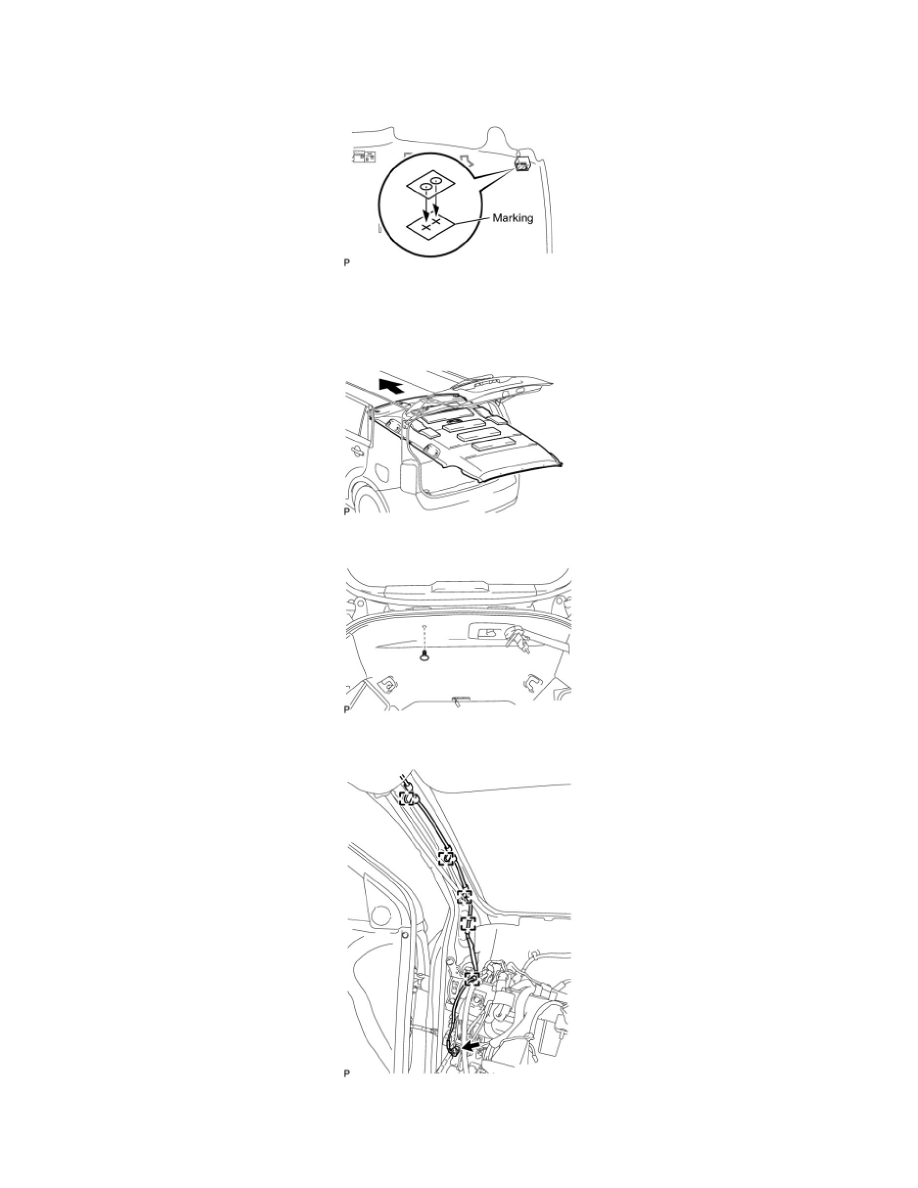

(a) Install the 2 double-sided tapes.
(b) Align the rear side rail spacer with the markings on the roof headlining and install it onto the roof headlining.

4. INSTALL REAR SIDE RAIL SPACER LH

HINT: Use the same procedure as for the RH side.

5. INSTALL REAR ROOF SILENCER PAD

(a) Install the double-sided tape.
(b) Align the rear roof silencer pad with the markings of the roof headlining and install them onto the roof headlining.

6. INSTALL ROOF HEADLINING ASSEMBLY

(a) Pull the roof headlining back into the vehicle through the back door.

(b) Install the clip.

(c) Engage the 5 clamps.
(d) Connect the roof wire connector.
